Sistema de teste ressonante UHV-75kVA/75kV

para rede elétricapara cabospara transformador

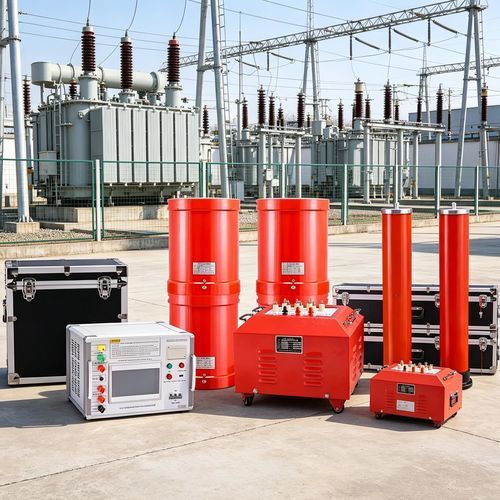

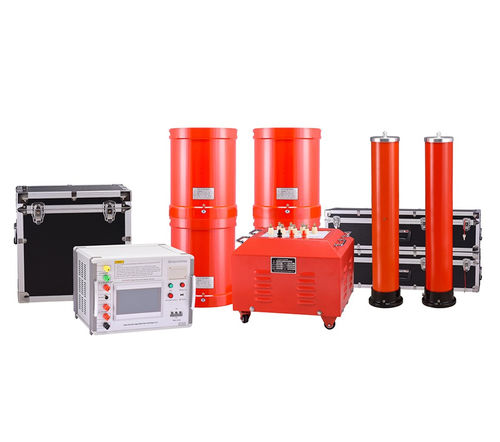

O Sistema de ensaio ressonante série AC UHV de conversão de frequência é um sistema modular, baseado em plataforma DSP, concebido para ensaios capacitivos de grande capacidade e testes preventivos de resistência dielétrica em alta tensão. O sistema integra fonte de alimentação AC, transformador de excitação, reatores de alta tensão e divisor de alta tensão e foi projetado para uso em campo com múltiplos modos de proteção e operação.

Principais vantagens

• Segurança abrangente: proteção multinível incluindo sobretensão, sobrecorrente, arranque a zero e desintonização por flashover, com limiares ajustáveis pelo utilizador para proteger a amostra e o equipamento.
• Maior flexibilidade e eficiência: três modos operativos — Full Automatic, Manual e Automatic Tuning / Manual Boost — para adaptação às condições de campo e otimização da velocidade dos ensaios.
• Usabilidade superior: design leve e portátil para implementação em campo; suporta armazenamento externo de dados e impressão com registos numerados para recuperação e identificação rápida.
• Design preparado para o futuro: plataforma DSP modular que permite atualizações funcionais e personalizações; interface homem‑máquina intuitiva.

Composição do produto

• Fonte de alimentação AC
• Transformador de excitação
• Reatores de alta tensão
• Divisor de alta tensão (divisor capacitivo)

Ambiente de trabalho

• Temperatura ambiente: −100°C a 50°C
• Humidade relativa: ≤ 90 % RH
• Altitude: ≤ 1000 m

Características / especificações técnicas

• Aplicações de ensaio: ensaios de tensão suportável para cabos (0 ~ 1000 kV), geradores hidrelétricos, transformadores principais, barramentos, GIS, painéis de distribuição e outros equipamentos elétricos.
• Plataforma: tecnologia modular baseada em DSP para atualizações e personalizações.
• Modos de operação: Full Automatic, Manual, Automatic Tuning / Manual Boost.
• Gestão de dados: suporta armazenamento externo e impressão; registos numerados para identificação.
• Proteções: sobretensão, sobrecorrente, arranque a zero, desintonização por flashover; limiares ajustáveis.
• Divisor capacitivo: tensão nominal 60 kV; capacitância 2500 pF; perda dielétrica tgσ ≤ 0.5 %; relação de divisão de tensão 1000:1; precisão de medição: valor válido 1.5; peso: aprox. 10 kg.
