Sistema de teste ressonante UHV-540kVA/270kV

não especificadopara transformadormodular

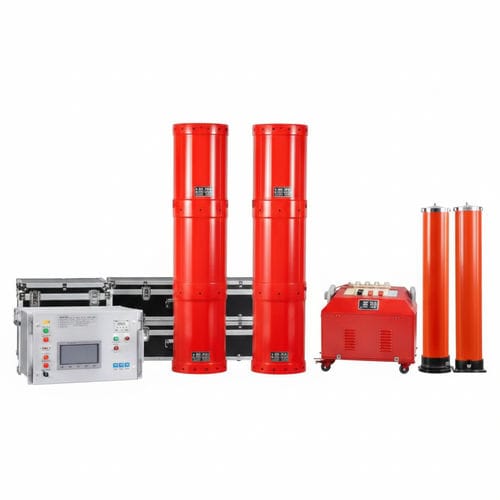

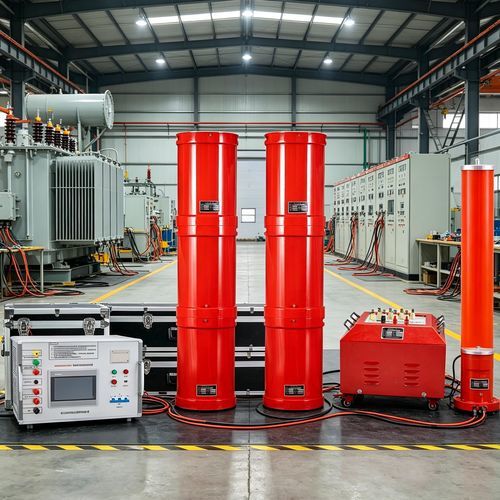

A UHV-540kVA/270kV Series Resonance Solution é um sistema de ensaio de ressonância série com conversão de frequência destinado a amostras capacitivas de grande capacidade e alta tensão. Fornece alta tensão e grande corrente ao objeto de ensaio por ressonância entre o reator e a capacitância de prova, mantendo um design leve, portátil e uma plataforma de controlo baseada em DSP.

Aplicação

• Adequado para ensaios de entrega (aceitação) e ensaios preventivos em amostras capacitivas de grande capacidade e alta tensão.

Principais funcionalidades

• Funções de proteção integradas: sobretensão, sobrecorrente, partida a zero e dessintonia do sistema (flashover); limites de proteção ajustáveis pelo utilizador e registo da tensão de flashover para análise.
• Projeto leve e compacto otimizado para utilização em campo.
• Três modos de operação: totalmente automático, manual e sintonia automática com aumento manual de tensão para operação flexível e maior rendimento de ensaio.
• Armazenamento digital de dados com numeração indexada e impressão remota para facilitar identificação e localização dos registos.
• Varredura automática de frequência com frequência inicial configurável e direção de varredura selecionável; ecrã LCD grande mostra a curva de varredura para deteção intuitiva da ressonância.
• Plataforma modular baseada em DSP que permite adicionar/remover funções, atualizações de software e interface HMI amigável.
• Capacidade de alimentação requerida significativamente reduzida: a rede só precisa fornecer a potência activa consumida (≈ 1/Q da capacidade de ensaio).
• Redução substancial de peso e volume em relação a sistemas convencionais ao eliminar reguladores de alta potência e transformadores de ensaio volumosos (redução típica ≈ 1/10–1/30).
• O circuito ressonante atua como filtro, melhorando a forma de onda de saída, obtendo uma senoide limpa e reduzindo picos harmónicos que podem causar falsos avarias.
• Limitação de correntes de curto-circuito/ruptura: em ressonância o circuito dessintoniza na ocorrência de ruptura e a corrente reduz-se rapidamente para ≈1/Q da corrente normal, diminuindo o risco de queima do ponto defeituoso.
• Ausência de sobretensão de recuperação após ruptura: a perda de ressonância provoca a queda imediata da alta tensão e a extinção do arco; a recuperação lenta evita picos de sobretensão.

Características / especificações técnicas

• Capacidade nominal: 540 kVA
• Tensões nominais: 54 kV; 135 kV; 270 kV
• Corrente nominal: 10 A; 4 A; 2 A
• Precisão de medição: System RMS level 1.5
• Frequência de operação: 30–300 Hz
• Forma de onda de saída: onda sinusoidal
• Fator de qualidade: Q ≥ 30 (f = 45 Hz)
• Distorção da forma de onda de saída: ≤ 1%
• Alimentação de entrada: monofásica 220 V ou trifásica 380 V, frequência 50 Hz
• Tempo de funcionamento: 60 min contínuos sob carga nominal; sobrepressão 1,1× por 1 minuto
• Aumento de temperatura: ≤ 65 K após 60 minutos de operação contínua à carga nominal
• Funções de proteção: sobretensão, sobrecorrente, partida a frio (zero start), dessintonia do sistema (flashover) e outras
• Temperatura ambiente: -20 ℃ a 55 ℃
• Humidade relativa: ≤ 90% UR
• Altitude: ≤ 3000 m
