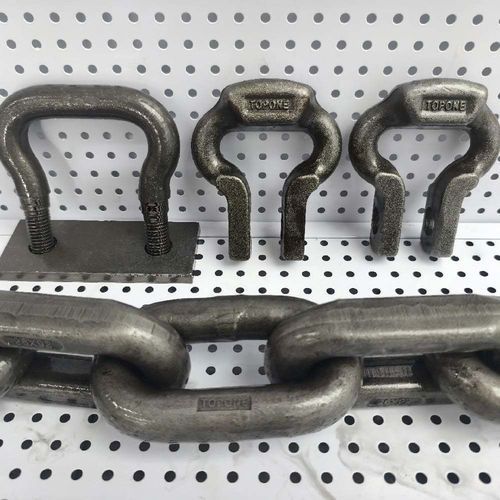

Corrente transportadora em aço

de elospara mineraçãoresistente à corrosão

Visão geral do produto Corrente mineradora galvanizada de elo redondo é uma corrente de elo redondo fabricada em aço de liga e galvanizada por imersão para maior resistência à corrosão. É projetada para aplicações de mineração e manuseio de materiais pesados que exigem resistência, resistência ao desgaste e vida útil prolongada.

Introdução A corrente mineradora galvanizada destina-se a manuseio de materiais a granel, sistemas transportadores e operações de elevação em ambientes de mineração, incluindo subterrâneos e a céu aberto. A galvanização por imersão protege contra umidade, agentes químicos e materiais abrasivos, contribuindo para maior vida útil e menor manutenção.

Aplicações

• Sistemas transportadores
• Conjuntos de corrente com flight bars
• Equipamentos de elevação e içamento
• Sistemas de transporte de materiais em minas
• Operações de mineração subterrânea e a céu aberto

Características

• Material: aço de liga para alta resistência e resistência ao desgaste
• Tratamento de superfície: galvanização por imersão para proteção contra corrosão
• Disponível em vários tamanhos, passos e classes (C, C++, D)
• Compatível com rodas dentadas, conectores e acessórios para formar conjuntos completos

Dimensões (tabela) Tamanho da corrente | Diâmetro d (mm) | Passo P (mm) | Elo horizontal redondo b1 min (mm) | Elo horizontal redondo b2 max (mm) | Elo vertical plano c1 min (mm) | Elo vertical plano c2 max (mm) | e max (mm) | Peso (kg)
26x92 | 26 ±0.8 | 92 ±0.9 | 30.1 | 87 | 30 | 75 | 30.0 | 13.7
30x108 | 30 ±0.9 | 108 ±1.1 | 34.1 | 99 | 34 | 87 | 34.0 | 18.0
34x126 | 34 ±1.0 | 126 ±1.3 | 38.1 | 111 | 38 | 99 | 38.0 | 22.7
38x126 | 38 ±1.1 | 126 ±1.3 | 42.1 | 123 | 42 | 111 | 42.0 | 30.1
38x137 | 38 ±1.1 | 137 ±1.4 | 42.1 | 123 | 42 | 111 | 42.0 | 29.0
38x146 | 38 ±1.1 | 146 ±1.5 | 42.1 | 123 | 42 | 111 | 42.0 | 27.6
42x137 | 42 ±1.1 | 137 ±1.4 | 18.6 | 139 | 46 | 115 | 48.5 | 37.0
42x146 | 42 ±1.1 | 146 ±1.5 | 48.6 | 139 | 46 | 115 | 48.5 | 36.0
42x152 | 42 ±1.4 | 152 ±1.5 | (não especificado) | (não especificado) | 54 | 127 | 56.0 | 47.0

Propriedades mecânicas (tabela) Tamanho da corrente | Classe da corrente | Força de medição (kN) | Força de ensaio (kN) | Força de ruptura min. (kN) | Alongamento à força de ensaio max. (%) | Alongamento à ruptura min. (%) | Resistência à fadiga min. (ciclos)
26x92 | C | 26 | 637 | 850 | 1.6 | 11 | 70,000
26x92 | C++ | 26 | 700 | 970 | 1.6 | 14 | 70,000
26x92 | D | 26 | 740 | 1060 | 1.4 | 11 | 90,000
30x108 | C | 35 | 848 | 1,130 | 1.6 | 11 | 70,000
30x108 | C++ | 35 | 950 | 1,280 | 1.6 | 14 | 70,000
30x108 | D | 35 | 990 | 1,400 | 1.4 | 11 | 90,000
34x126 | C | 45 | 1,090 | 1,450 | 1.6 | 11 | 70,000
34x126 | C++ | 45 | 1,200 | 1,650 | 1.6 | 14 | 70,000
34x126 | D | 45 | 1,270 | 1,800 | 1.4 | 11 | 90,000
38x126 / 38x137 / 38x146 | C | 57 | 1,360 | 1,820 | 1.6 | 11 | 70,000
38x126 / 38x137 / 38x146 | C++ | 57 | 1,500 | 2,040 | 1.6 | 14 | 70,000
38x126 / 38x137 / 38x146 | D | 57 | 1,590 | 2,270 | 1.4 | 11 | 90,000
42x146 / 42x152 | C | 69 | 1,660 | 2,220 | 1.6 | 11 | 70,000
42x146 / 42x152 | C++ | 69 | 1,800 | 2,500 | 1.6 | 14 | 70,000
42x146 / 42x152 | D | 69 | 1,940 | 2,770 | 1.4 | 11 | 90,000

Observações Os valores são fornecidos com as tolerâncias de fabricação indicadas. As correntes são fornecidas nas classes C, C++ e D com as forças de ensaio, de ruptura e os ciclos de resistência à fadiga correspondentes.
