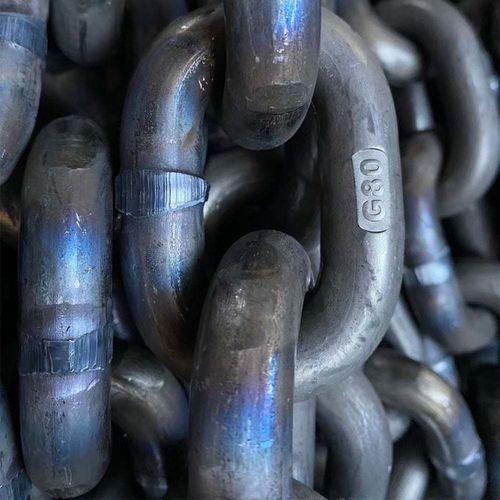

Corrente de transmissão

de açoem Nebulite®redonda

Visão geral
A Corrente de elos redondos resistente ao desgaste é uma corrente para mineração/uso industrial projetada para fornecer maior resistência ao desgaste e desempenho mecânico ajustado. Está disponível com três opções de tratamento térmico/superficial para atender às exigências da aplicação: revenido a baixa temperatura (LTT), têmpera apenas (QO) e carbonitretação (C‑N).

Tipos de correntes resistentes ao desgaste

• LTT (Revenido a baixa temperatura) — G90: revenido abaixo da temperatura A1 para aumentar a carga de ruptura e manter dureza moderada, preservando maior alongamento. Dureza: 40–42 HRC (~390 HB). Alongamento: ~14 %.
• QO (Têmpera apenas) — G60: têmpera sem revenido (temperatura acima de AC3) para aumentar a dureza superficial com redução do alongamento e alguma redução da carga de ruptura. Dureza: 45–47 HRC (~450 HB). Alongamento: ~10 %.
• C‑N (Carbonitretação) — G40: a carbonitretação cria uma casca superficial dura (profundidade até ~15 % do diâmetro da corrente) com dureza da superfície até ~64 HRC (~800 HV) e um núcleo mais dúctil que mantém alongamento relativo de ~1–3,5 %.

Tabela: dimensões da corrente (d x p) e pesos
Cabeçalho: Tamanho da corrente d x p (mm) | Diâmetro d (mm) | Passo P (mm) | Largura interna b1 min. (mm) | Largura externa b2 max. (mm) | Peso (kg/m)
14 x 50 | d = 14 ±0.4 | P = 50 ±0.5 | b1 = 17 | b2 = 48 | 4.0
18 x 64 | d = 18 ±0.5 | P = 64 ±0.5 | b1 = 21 | b2 = 60 | 6.6
19 x 64.5 | d = 19 ±0.6 | P = 64.5 ±0.6 | b1 = 22 | b2 = 63 | 7.4
22 x 86 | d = 22 ±0.7 | P = 86 ±0.9 | b1 = 26 | b2 = 73 | 9.5
24 x 86 | d = 24 ±0.7 | P = 86 ±0.9 | b1 = 28 | b2 = 79 | 11.6
24 x 87.5 | d = 24 ±0.7 | P = 87.5 ±0.9 | b1 = 28 | b2 = 79 | 11.5
26 x 92 | d = 26 ±0.8 | P = 92 ±0.9 | b1 = 30 | b2 = 85 | 13.7
30 x 108 | d = 30 ±0.9 | P = 108 ±1.1 | b1 = 34 | b2 = 97 | 18.0
34 x 126 | d = 34 ±1.0 | P = 126 ±1.3 | b1 = 38 | b2 = 110 | 22.7
38 x 126 | d = 38 ±1.1 | P = 126 ±1.4 | b1 = 42 | b2 = 121 | 30.1
38 x 137 | d = 38 ±1.1 | P = 137 ±1.4 | b1 = 42 | b2 = 137 | 29.0
42 x 137 | d = 42 ±1.1 | P = 137 ±1.4 | b1 = 48 | b2 = 137 | 36.9
42 x 146 | d = 42 ±1.1 | P = 146 ±1.5 | b1 = 48 | b2 = 137 | 36.0

Tabela: Parâmetros por tamanho de corrente, tratamento, grau, força de ensaio (kN) e força mínima de ruptura (kN)
Cabeçalho: Tamanho da corrente | Tratamento | Grau da corrente | Força de ensaio (kN) | Força mínima de ruptura (kN)
14 x 50 | LTT | G90 | 175 | 277
14 x 50 | QO | G60 | 125 | 185
14 x 50 | C‑N | G40 | 75 | 123
18 x 64 | LTT | G90 | 288 | 458
18 x 64 | QO | G60 | 190 | 305
18 x 64 | C‑N | G40 | 125 | 205
19 x 64.5 | LTT | G90 | 319 | 510
19 x 64.5 | QO | G60 | 213 | 340
19 x 64.5 | C‑N | G40 | 143 | 227
22 x 86 | LTT | G90 | 425 | 684
22 x 86 | QO | G60 | 285 | 456
22 x 86 | C‑N | G40 | 190 | 304
24 x 86 / 24 x 87.5 | LTT | G90 | 500 | 814
24 x 86 / 24 x 87.5 | QO | G60 | 340 | 540
24 x 86 / 24 x 87.5 | C‑N | G40 | 225 | 362
26 x 92 | LTT | G90 | 595 | 955
26 x 92 | QO | G60 | 400 | 637
26 x 92 | C‑N | G40 | 265 | 425
30 x 108 | LTT | G90 | 793 | 1270
30 x 108 | QO | G60 | 525 | 848
30 x 108 | C‑N | G40 | 350 | 565
34 x 126 | LTT | G90 | 1020 | 1635
34 x 126 | QO | G60 | 680 | 1089
34 x 126 | C‑N | G40 | 450 | 725
38 x 126 / 38 x 137 | LTT | G90 | 1275 | 2040
38 x 126 / 38 x 137 | QO | G60 | 850 | 1360
38 x 126 / 38 x 137 | C‑N | G40 | 565 | 906
42 x 137 / 42 x 146 | LTT | G90 | 1550 | 2495
42 x 137 / 42 x 146 | QO | G60 | 1038 | 1662
42 x 137 / 42 x 146 | C‑N | G40 | 693 | 1108

Observações
A dureza superficial e as propriedades mecânicas variam conforme o tratamento: LTT privilegia maior carga de ruptura com dureza moderada e maior alongamento; QO proporciona maior dureza com alongamento reduzido; C‑N produz uma casca superficial dura e um núcleo mais dúctil. A profundidade da camada carbonitreta pode atingir aproximadamente 15 % do diâmetro da corrente.

Características / Especificações técnicas

• Nome do produto: Corrente de elos redondos resistente ao desgaste
• Marca: TOPONE CHAIN
• Tratamentos disponíveis: LTT (G90), QO (G60), C‑N (G40)
• Dureza LTT: ~40–42 HRC (≈390 HB); alongamento ~14 %
• Dureza QO: ~45–47 HRC (≈450 HB); alongamento ~10 %
• Dureza de superfície C‑N: até ~64 HRC (≈800 HV); alongamento do núcleo ~1–3,5 %; profundidade carbonitreta até ~15 % do diâmetro da corrente
• Várias dimensões de corrente disponíveis (d x p) com tolerâncias especificadas e pesos associados (ver tabela de dimensões acima)
• Força de ensaio e força mínima de ruptura fornecidas por tamanho e tratamento (ver tabela de parâmetros acima)
