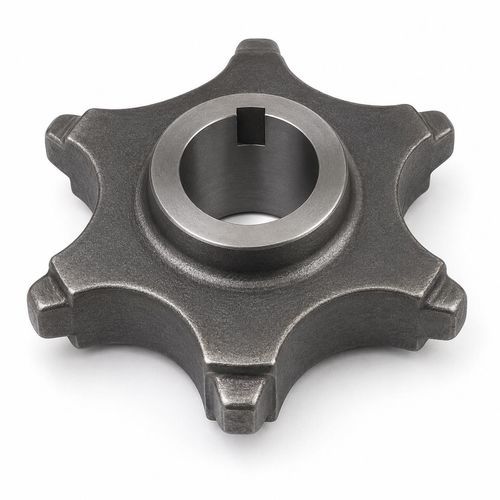

Roda dentada de corrente

de dentes retossegmentadaem ferro fundido

Visão geral do produto
Rodas dentadas concebidas para acoplar correntes de aço redondo DIN 764 e TOPONE LH em sistemas de raspadores, transportadores e tração. Disponíveis em construção monobloco ou em duas metades montadas com parafusos transversais para facilitar a desmontagem. Materiais disponíveis: ferro fundido nodular GS-800, aço liga NiCrMo cementado (para raspadores e transportadores) e aço liga temperado e revenido (para transportadores de tração e aplicações pesadas). O catálogo cobre tamanhos de corrente de 10×35 mm a 22×86 mm e tipicamente 6–10 dentes.

Aplicações

• Engate com correntes redondas DIN 764 e TOPONE LH (CICSA LH)
• Sistemas de raspadores e transportadores de arrasto
• Transportadores de tração e rodas motrizes
• Soluções modulares: rodas completas ou segmentos dentados individuais para reparação e personalização

Parâmetros técnicos (seleção)

• 10x35 DIN 764 | dp (mm): 136 | de (mm): 140 | dm (mm): 70 | sm (mm): 60 | Ø máximo de furo sugerido (mm): 45 | Nº de dentes: 6 | Massa (kg ≅): 2.1
• 10x35 DIN 764 | dp (mm): 157 | de (mm): 163 | dm (mm): 100 | sm (mm): 55 | Ø máximo de furo sugerido (mm): 60 | Nº de dentes: 7 | Massa (kg ≅): 2.8
• 13x45 DIN 764 | dp (mm): 231 | de (mm): 250 | dm (mm): 170 | sm (mm): 70 | Ø máximo de furo sugerido (mm): 80 | Nº de dentes: 8 | Massa (kg ≅): 13
• 14x50 LH | dp (mm): 256 | de (mm): 275 | dm (mm): 115 | sm (mm): 130 | Ø máximo de furo sugerido (mm): 70 | Nº de dentes: 8 | Massa (kg ≅): 10 (2)
• 16x56 DIN 764 | dp (mm): 217 | de (mm): 229 | dm (mm): 130 | sm (mm): 100 | Ø máximo de furo sugerido (mm): 80 | Nº de dentes: 6 | Massa (kg ≅): 11.5
• 16x56 DIN 764 | dp (mm): 287 | de (mm): 302 | dm (mm): 170 | sm (mm): 70 | Ø máximo de furo sugerido (mm): 100 | Nº de dentes: 8 | Massa (kg ≅): 18
• 16x64 LH | dp (mm): 248 | de (mm): 264 | dm (mm): 140 | sm (mm): 80 | Ø máximo de furo sugerido (mm): 85 | Nº de dentes: 6 | Massa (kg ≅): 12.5
• 16x64 LH | dp (mm): 328 | de (mm): 344 | dm (mm): 170 | sm (mm): 80 | Ø máximo de furo sugerido (mm): 100 | Nº de dentes: 8 | Massa (kg ≅): 22
• 18x63 DIN 764 | dp (mm): 363 | de (mm): 379 | dm (mm): 170 | sm (mm): 80 | Ø máximo de furo sugerido (mm): 100 | Nº de dentes: 9 | Massa (kg ≅): 38
• 22x86 LH | dp (mm): 550 | de (mm): 585 | dm (mm): 230 | sm (mm): 160 | Ø máximo de furo sugerido (mm): – | Nº de dentes: 10 | Massa (kg ≅): 24 (2)

Normas e embalagem
MOQ: 1 peça. Embalagem: cartão + palete de aço. Fabricadas para correntes redondas DIN 764 e TOPONE LH; disponíveis em construção monobloco ou em duas metades montadas com parafusos transversais. A seleção de material e tratamento térmico segue os requisitos da aplicação para raspadores, transportadores e sistemas de tração. Ensaios dimensionais e de material correspondem ao modelo de catálogo selecionado.

Especificações principais

• Nome do produto: Toothed Wheels
• Brand: TOPONE CHAIN
• Correntes compatíveis: DIN 764 e TOPONE LH (CICSA LH)
• Construção: monobloco ou duas metades montadas com parafusos transversais
• Opções de material: GS-800 ferro nodular; NiCrMo aço liga cementado; aço liga temperado e revenido
• Faixa do catálogo: 10×35 mm a 22×86 mm
• Número de dentes: tipicamente 6–10 conforme o modelo
• Gama de produto: rodas dentadas completas e segmentos dentados individuais
• MOQ: 1 peça
• Embalagem: Cartão + Palete de aço
• Parâmetros: dp, de, dm, sm, Ø máximo de furo sugerido, número de dentes, massa aproximada (kg)
