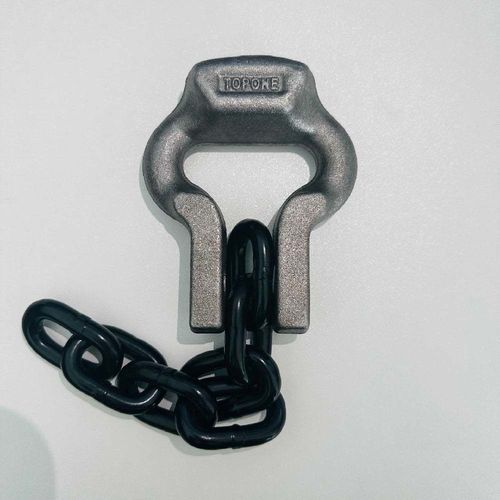

Elo duplo DIN 22253 Open Link

para corrente transportadora

Descrição curta
Elo aberto para corrente de mineração, também conhecido como ligação de conexão aberta, fabricado de acordo com DIN 22253, PN-G-46696 e MT/T71-1997. Projetado para mineração subterrânea e transportadores de raspadores. Disponível com furos simples ou duplos e em tamanhos nominais de 14x50 a 30x108.

Introdução
Conectores externos de corrente DIN 22253.

Dimensões (tabela)
Colunas: Tamanho (mm) | a (mm) | t (mm) | c (mm) | b (mm) | e (mm) | l1 (mm) | m (mm) | n (mm) | p (mm) | f (mm) | g (mm)
14x50 | 15 (+0.7/-0.5) | 50 (+0.8/-0.3) | 79 ±1 | 17 +0.5 | 78 | 17.5 (+1/0) | 15 | 32 | 17 | 51 | 29
18x64 | 19 (+1.0/-0.5) | 64 (+0.9/-0.3) | 101 ±1 | 21 +0.5 | 100 | 20.5 (+1/0) | 19 | 43 | 37 | 55 | 40
19x64.5 | 20 (+1.0/-0.5) | 64.5 (+0.9/-0.3) | 105 ±1 | 21 +0.5 | 100 | 20.5 (+1/0) | 20 | 43 | 20 | 55 | 41
22x86 | 23 (+1.0/-0.5) | 86 (+1.3/-0.4) | 132 ±2 | 25 +1.0 | 133 | 24.5 (+1/0) | 23 | 52 | 44 | 75 | 46
24x86 | 25 (+1.0/-0.5) | 86 (+1.3/-0.4) | 136 ±2 | 25 +1.0 | 133 | 26 (+1/0) | 25 | 53 | 44 | 78 | 55
26x92 | 27 (+1.0/-0.5) | 92 (+1.4/-0.5) | 146 ±2 | 28 +1.0 | 141 | 28 (+1.5/0) | 27 | 58 | 44 | 85 | 56
30x108 | 32 (+1.0/-0.5) | 108 (+1.6/-0.5) | 172 ±2 | 31 +1.0 | 159 | 32 (+1.5/0) | 32 | 70 | 44 | 100 | 59

Propriedades mecânicas (tabela)
Colunas: Tamanho (mm) | Força de ensaio Grau B (kN) | Força de ensaio Grau C (kN) | Força de ensaio DIN22253 (kN) | Força de rotura Grau B (kN) | Força de rotura Grau C (kN) | Força de rotura DIN22253 (kN)
14x50 | 135 | 180 | 185 | 170 | 225 | 212
18x64 | 230 | 300 | 305 | 290 | 370 | 351
19x64.5 | 26 | 325 | 340 | 325 | 405 | 391
22x86 | / | 440 | 456 | 550 | 525 | 550
24x86 | 410 | 490 | 507 | 510 | 650 | 588
26x92 | / | / | / | 595 | / | 690
30x108 | / | / | 750 | / | / | 869

Normas
DIN 22253
PN-G-46696
MT/T71-1997

Características / especificações técnicas

• Tipo de produto: Elos para corrente de mineração / ligações de conexão abertas.
• Normas aplicáveis: DIN 22253, PN-G-46696, MT/T71-1997.
• Aplicações principais: mineração subterrânea, transportadores de raspadores.
• Personalização: disponível com furos duplos ou furos simples.
• Tamanhos nominais disponíveis (exemplos nas tabelas): 14x50, 18x64, 19x64.5, 22x86, 24x86, 26x92, 30x108.
• As tolerâncias dimensionais detalhadas e as forças de ensaio/rotura mecânicas são fornecidas por tamanho nas tabelas acima.
