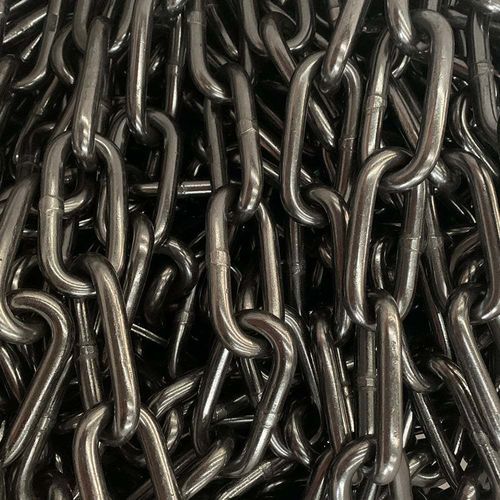

Corrente transportadora em aço DIN 20637

de elospara mineração

Visão geral
Correntes monotrilho de elo longo em aço redondo, calibradas e testadas para suspensões em mineração. Fabricadas em aço ligado contendo Ni, Cr, Mo e outros elementos de liga; desempenho mecânico superior à norma DIN 20637 original em cerca de 10%.

Descrição curta
Monotrilhos para mineração — correntes de aço redondas com elo longo testadas, adequadas para sistemas de suspensão em transportadores e aplicações de monotrilho.

Etiquetas

• Monotrilhos para mineração
• Elo longo testado
• DIN 20637

Tabela de parâmetros
Tamanho da corrente | d x p | d (mm) | p (mm) | b1 (mm) | Força de ensaio (kN) | Força de ruptura (kN) | Alongamento unitário na força de ensaio (%) máx. | Alongamento unitário na força de ruptura (%) min. | Deflexão F (mm) min. | Peso (kg/m)
16x80 | 16x80 | 16 ±0.6 | 80 ±1.5 | 22.4 +3/-0 | 60 | 180 | 1.6 | 2.0 | 21 | 4.7
18x90 | 18x90 | 16 ±0.9 | 90 ±1.5 | 25.0 +3/-0 | 100 | 250 | 1.6 | 2.0 | 23 | 6.0

Normas
DIN 20637

Especificações técnicas

• Tipo de produto: Monotrilhos para mineração (correntes redondas testadas para suspensões, elo longo testado)
• Materiais: Aço ligado com Ni, Cr, Mo e outros elementos de liga
• Desempenho: Propriedades mecânicas superiores à norma DIN 20637 original em ~10%
• Normas: DIN 20637
• Tamanhos de corrente disponíveis e parâmetros principais (excerto):

  • 16x80 — d: 16 ±0.6 mm; p: 80 ±1.5 mm; b1: 22.4 +3/-0 mm; Força de ensaio: 60 kN; Força de ruptura: 180 kN; Alongamento na força de ensaio (máx): 1.6%; Alongamento na força de ruptura (mín): 2.0%; Deflexão F min: 21 mm; Peso: 4.7 kg/m
  • 18x90 — d: 16 ±0.9 mm; p: 90 ±1.5 mm; b1: 25.0 +3/-0 mm; Força de ensaio: 100 kN; Força de ruptura: 250 kN; Alongamento na força de ensaio (máx): 1.6%; Alongamento na força de ruptura (mín): 2.0%; Deflexão F min: 23 mm; Peso: 6.0 kg/m
