Roda dentada de corrente

de dentes retosde eixopara corrente transportadora

Visão geral do produto

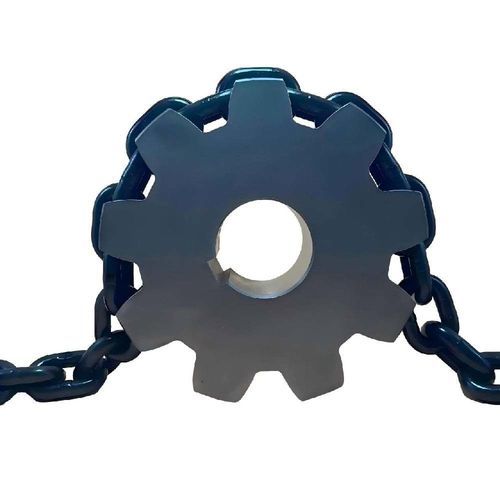

A coroa motriz para corrente de elo redondo TOPONE Chain transmite torque do eixo de acionamento para uma corrente de elo redondo em aço calibrada, em sistemas de correia transportadora pesados para mineração. A geometria alternada de dente e bolso suporta as diferentes orientações dos elos consecutivos, enquanto raízes de dente contornadas e bolsos de corrente distribuem o contato pela superfície do elo.

Introdução
Os acionamentos de correias transportadoras na mineração estão sujeitos a altas forças de tração, impactos repetidos, abrasão e articulação contínua. Um perfil de dente incorreto concentra a pressão, prejudica o assentamento do elo e acelera o desgaste. Esta coroa utiliza dentes e bolsos conformados para alojar cada elo redondo e permitir a rotação do elo seguinte durante o enrolamento da corrente.

Parâmetros (símbolos do desenho técnico)

• B — Posição da secção
• D₀ — Diâmetro primitivo da coroa
• Dₑ — Diâmetro exterior da coroa
• D₁ — Diâmetro do círculo dos elos em pé
• l — Largura do sulco do elo em pé
• R₁ — Raio do arco do perfil do dente
• R₂ — Raio do arco da raiz do dente
• R₃ — Raio do arco do plano do bolso da corrente
• R₄ — Raio do arco do sulco do elo em pé
• R₅ — Raio do arco da raiz do dente curto
• H — Distância do centro da coroa até o plano inferior do bolso da corrente
• L — Comprimento do bolso da corrente
• W — Espessura do dente curto
• A — Distância entre centros dos bolsos da corrente
• θ — Posição angular de dentes e bolsos

Informações necessárias para seleção

• Tipo de corrente — Corrente mineradora de elo redondo em aço
• Dimensões da corrente — Diâmetro nominal × passo
• Dimensões do elo — Largura interna, largura externa e comprimento do elo
• Norma da corrente — Norma nacional ou internacional requerida
• Condição da corrente — Corrente nova ou corrente usada existente
• Número de dentes — Contagem de dentes confirmada
• Furo (bore) — Diâmetro do furo do eixo acabado
• Chaveta — Largura, profundidade e posição
• Largura da coroa — Largura axial requerida
• Informações do acionamento — Potência, torque, velocidade e sentido de rotação
• Configuração do transportador — Corrente simples, corrente central ou configuração de múltiplas correntes
• Condições de operação — Material transportado, impacto, abrasão e ambiente de trabalho
• Materiais de referência — Amostra de corrente, coroa existente ou desenho aprovado

Material e tratamento térmico

• Grau do material base a ser definido na especificação do pedido.
• Rota de fabricação: forjado, fundido ou usinado conforme especificado.
• Propriedades mecânicas globais a serem confirmadas por pedido.
• Requisitos de endurecimento superficial para dentes e bolsos devem ser especificados.
• Profundidade efetiva de têmpera e dureza superfície/núcleo dos dentes a serem definidas.
• Folga de usinagem permitida a ser acordada.
• Acabamento superficial e proteção contra corrosão a serem especificados.
• Não há grau de material nem valor de dureza publicados até confirmação do fabricante.

Fabricação e inspeção

• O perfil do dente deve seguir o desenho técnico aprovado e corresponder às dimensões da corrente calibrada.
• Inspeções possíveis: revisão do certificado de material, inspeção do furo e da chaveta, verificação do diâmetro primitivo e do diâmetro exterior, inspeção da contagem de dentes.
• Medida do perfil de dente e bolso da corrente, inspeção da distância entre centros dos bolsos, medição da largura da coroa.
• Verificação dos raios da raiz do dente e do bolso, inspeção de concentricidade e desvio radial.
• Teste de ajuste com corrente correspondente ou gabarito de inspeção, exame visual das superfícies usinadas.
• Verificação de dureza e profundidade de têmpera quando especificado; ensaios por partículas magnéticas ou ultrassom quando exigido.

Normas e encomenda

• Nome: Mining Round Link Chain Drive Sprocket
• Marca: TOPONE Chain
• Referência do modelo: Mining Round Link Chain Drive Sprocket
• MOQ: 1 peça
• Embalagem: Caixa + palete de aço
• Normas de fabricação: Produzido de acordo com o desenho de coroa aprovado, dimensões da corrente correspondentes e especificação confirmada de material/tratamento térmico. Passo dos dentes, geometria do bolso, furo, chaveta, largura e raios de perfil devem corresponder à ordem técnica.
• Normas de ensaio: Plano de inspeção confirmado com o pedido; pode incluir verificação de material, medição dimensional, teste de ajuste com corrente, ensaio de dureza e exame não destrutivo.
• Normas de aplicação: A interface pode ser projetada para correntes de elo redondo em aço conforme normas como DIN 22252:2012 e ISO 610:1990 (a confirmar).
• Orientação de manutenção: Inspecionar dentes da coroa, bolsos da corrente, raízes dos dentes, furo e chaveta durante a manutenção programada; monitorar alargamento de bolsos, fissuras, deformação e assentamento da corrente; comparar crescimento do passo da corrente e desgaste dos bolsos da coroa.

Aplicações

• Transportadores de corrente subterrâneos
• Armoured face conveyors
• Stage loaders
• Sistemas de acionamento para transportadores de raspador
• Sistemas de corrente para arado de carvão
• Equipamentos de transporte de minerais de grande porte
• Subsistemas de substituição para sistemas de corrente de elo redondo calibrada

Especificações técnicas

• Nome comercial: Mining Round Link Chain Drive Sprocket
• Marca: TOPONE Chain
• Referência do modelo: Mining Round Link Chain Drive Sprocket
• MOQ: 1 peça
• Embalagem: Caixa + palete de aço
• Grau do material, tratamento térmico, dureza, contagem de dentes, tamanho do furo, dimensões da chaveta, diâmetro primitivo, diâmetro exterior, largura da coroa e outros parâmetros numéricos: a confirmar com o comprador e especificar na ordem.
• Projetado para corresponder às dimensões de corrente mineradora de elo redondo calibrada e à interface eixo/acionamento confirmada.
