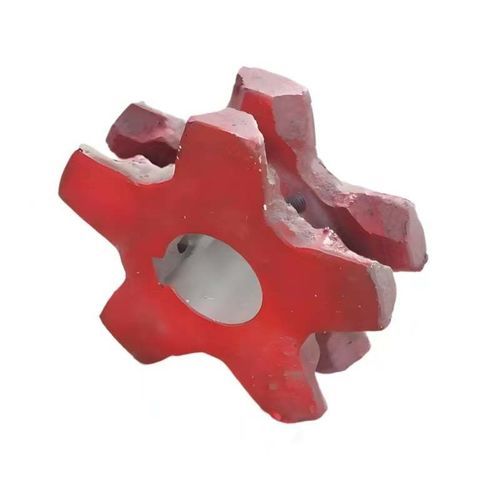

Roda dentada de corrente

segmentadaem ferro fundidoem aço

Introdução
As rodas com bolsos são rodas de acionamento/guia concebidas para engrenar com correntes de aço redondas DIN 764 e TOPONE LH através de bolsos moldados que correspondem ao perfil da corrente ao longo da circunferência da roda. Cada bolso corresponde à secção da corrente, assegurando engate positivo e percurso controlado. Os modelos de catálogo cobrem correntes de 10 × 35 mm a 23 × 80 mm, normalmente com 6–9 bolsos.

Materiais

• Fundição de grafite esferoidal GS-800
• Aço de liga NiCrMo cementado de superfície (recomendado para raspadores e componentes de transporte sujeitos a desgaste)
• Aço de liga temperado e revenido (para transportadores de tracção e aplicações de grande carga)

Construção e características

• Disponível em construção monobloco ou em duas metades montadas com parafusos transversais para facilitar a desmontagem e manutenção
• Engate por bolsos para guiar correntes redondas sem dentes salientes, reduzindo tensões de contacto localizadas
• Cada bolso é mecanizado para corresponder às dimensões específicas da corrente, garantindo orientação precisa

Parâmetros (modelos de catálogo)
Chain | dp (mm) | de (mm) | dm (mm) | sm (mm) | Suggested Max. Bore Ø (mm) | No. of Pockets | Mass (kg ≅)
10x35 DIN 764 | 157 | 176 | 88 | 55 | 50 | 7 | 5.2
13x45 DIN 764 | 203 | 230 | 120 | 70 | 70 | 7 | 11.7
13x45 DIN 764 | 259 | 282 | 150 | 80 | 100 | 9 | 18
14x50 LH | 193 | 212 | 120 | 70 | 70 | 6 | 9.5
16x56 DIN 764 | 252 | 280 | 130 | 100 | 80 | 7 | 23
18x63 DIN 764 | 244 | 274 | 168 | 100 | 95 | 6 | 24
18x63 DIN 764 | 284 | 322 | 147 | 90 | 95 | 7 | 27
18x63 DIN 764 | 363 | 390 | 200 | 120 | 130 | 9 | 58
19x75 LH | 290 | 314 | 160 | 110 | 110 | 6 | 25
20x70 DIN 764 | 359 | 400 | 180 | 115 | 140 | 8 | 55
23x80 DIN 764 | 411 | 450 | 200 | 135 | 140 | 8 | 85
22x86 LH | 333 | 400 | 160 | 130 | 135 | 6 | 89

Normas & Embalagem

• Nome: Pocket Wheels
• MOQ: 1 Peça
• Embalagem: Caixa de cartão + palete de aço
• Normas de fabrico: fabricadas para corresponder às correntes de aço redondas DIN 764 e TOPONE LH; disponíveis em monobloco ou em duas metades montadas com parafusos transversais
• Ensaios: dimensões da roda, geometria dos bolsos e seleção de material correspondem ao modelo de catálogo escolhido; não há norma de ensaio separada indicada no catálogo
• Aplicações: adequadas para sistemas de raspadores, transportadores e aplicações de tracção com correntes redondas; escolha de material conforme desgaste e cargas
• Manutenção: construção em duas metades com parafusos transversais facilita a desmontagem para inspeção e substituição

Características / especificações técnicas

• Nome do produto: Pocket Wheels
• Brand: TOPONE Chain
• Normas de corrente compatíveis: DIN 764 e TOPONE LH
• Construção: monobloco ou duas metades montadas com parafusos transversais
• Materiais: fundição GS-800; aço de liga NiCrMo cementado; aço de liga temperado e revenido
• Intervalo de tamanhos do catálogo: 10 × 35 mm a 23 × 80 mm
• Número de bolsos (catálogo): tip. 6–9 dependendo do modelo
• MOQ: 1 Peça
• Embalagem: Caixa de cartão + palete de aço
