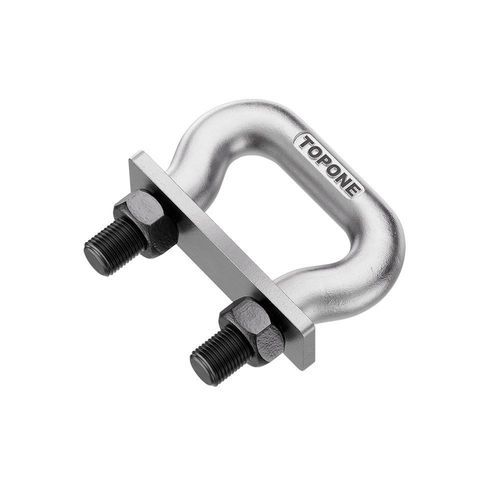

Elo forjado DIN series

para corrente transportadorapara cadeia porta-cabos

Visão geral
Cadeias DIN 745 para elevadores de caçamba e elos DIN 5699 para raspadores: elos forjados projetados para elevadores de caçamba (verticais) e transportadores de raspador (planos/inclinados). Projetados para distribuição uniforme de carga, substituição simplificada de elos e resistência ao desgaste sob esforços de impacto e carga cíclica.

Introdução
Item | Elo de corrente DIN 745 (caçambas) | Elo de corrente DIN 5699 (raspadores)
Aplicação típica | Elevadores de caçamba verticais | Transportadores de raspador planos ou inclinados
Projeto básico | Corrente de passo curto em aço redondo com laterais alargadas e perfuradas para fixação das caçambas | Corrente de elo plano com laterais espessas para aceitar raspadores soldados ou aparafusados
Passos comuns | 125 mm, 160 mm, 200 mm | 142 mm, 177 mm, 250 mm
Método de montagem | Caçambas aparafusadas em furos pré-furados nas laterais | Raspadores soldados ou fixados com conectores
Vantagens principais | Distribuição uniforme da carga, substituição rápida de elos, alta resistência a choques | Ampla face de desgaste, forte resistência à flexão/torção, adequado para longos trechos de raspador
Indústrias frequentes | Cimento, grãos, fertilizantes (elevares verticais) | Metalurgia, cokerias, incineração de resíduos, transporte de cinzas

Parâmetros (visão geral)
A página do produto inclui matrizes de parâmetros detalhadas listando os passos disponíveis, peso por elo, tamanhos de furo para parafuso/placa, diâmetros de eixo e valores MBK (kN). Os tamanhos típicos de parafusos variam de M10 a M36 dependendo do passo e do tamanho da corrente. As matrizes fornecem tabelas numéricas de: passo (mm), peso (kg por elo), diâmetros de eixo (d1, d2, d3), dimensões das placas (h, a, l, L, D), tamanhos seccionais (S, B) e MBK (kN).

Normas e observações
Fabricado para atender aos requisitos dimensionais e funcionais de DIN 745 (correntes para elevadores de caçamba) e DIN 5699 (correntes para transportadores de raspador). As distinções entre uso vertical e uso plano/inclinado estão descritas acima; consulte as matrizes de parâmetros para selecionar o passo e o tamanho de parafuso corretos para sua aplicação.

Especificações técnicas

• Normas: DIN 745 e DIN 5699 (projetos distintos para caçambas vs raspadores).
• Aplicações típicas: elevadores de caçamba verticais (DIN 745) e transportadores de raspador planos/inclinados (DIN 5699).
• Projeto: DIN 745 — corrente de passo curto em aço redondo com laterais alargadas e perfuradas para caçambas aparafusadas; DIN 5699 — corrente de elo plano com laterais espessas para raspadores soldados ou aparafusados.
• Passos comuns: exemplos 125 mm, 142 mm, 160 mm, 177 mm, 200 mm, 250 mm (matriz completa disponível).
• Tamanhos de furo para parafuso/placa: de M10 a M36 dependendo do passo/tamanho da corrente.
• Parâmetros fornecidos: passo (mm), peso por elo (kg), diâmetros d1/d2/d3, dimensões das placas (h, a, l, L, D), tamanhos seccionais (S, B) e MBK (kN) para cada configuração.
• Vantagens: distribuição uniforme da carga, substituição rápida de elos, alta resistência a choques (DIN 745); ampla face de desgaste, forte resistência à flexão/torção, adequado para longos trechos de raspador (DIN 5699).
• Indústrias frequentes: cimento, grãos e fertilizantes (elevadores verticais); metalurgia, cokerias, incineração de resíduos e transporte de cinzas (raspadores).
