Eslinga de corrente Grade 80 TOF

de 3 pontosde aço

Produto

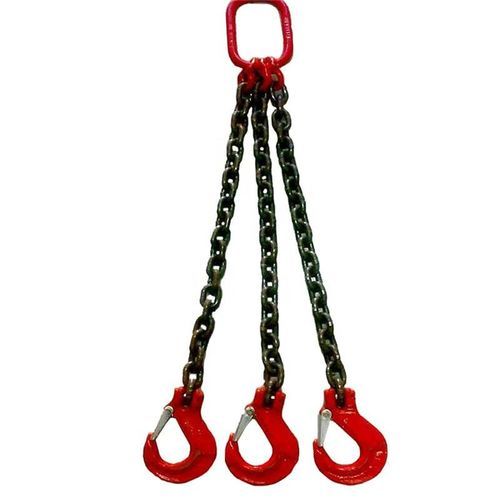

• Eslinga de corrente TOF Grade 80 — eslinga de três pernas fornecida com elo mestre oblongo quádruplo no topo e ganchos de fundição na parte inferior.
• Estilo de eslinga: Três pernas (T). Número de série individual na etiqueta para rastreabilidade.
• Itens/opções típicos fornecidos: tamanho e grau da eslinga, comprimento exato da eslinga, limite de carga de trabalho (WLL).

Introdução

• S = Perna da eslinga
• T = Três pernas
• S (em outro contexto) = Gancho de eslinga (com lingueta)
• SL = Gancho auto-bloqueante (Segurança)
• F = Gancho de fundição
• D = Duas pernas
• Q = Quatro pernas
• G = Gancho grab
• O = Elo mestre oblongo

Certificação e Rastreabilidade

• A eslinga de corrente é fornecida com certificação escrita.
• O número de série na etiqueta será coordenado com o certificado e o número do pedido de venda para garantir rastreabilidade completa.

Parâmetros (Capacidades de carga por diâmetro da corrente e configuração da eslinga)
Fator de projeto: 4:1

Mapeamento de colunas: 1-Perna (90°) | 2-Pernas (60°) | 2-Pernas (45°) | 2-Pernas (30°) | 3/4-Pernas (60°) | 3/4-Pernas (45°) | 3/4-Pernas (30°)

Fatores de carga: 1-Perna (90°): 1 | 2-Pernas (60°): 1.7 | 2-Pernas (45°): 1.4 | 2-Pernas (30°): 1 | 3/4-Pernas (60°): 2.6 | 3/4-Pernas (45°): 2.1 | 3/4-Pernas (30°): 1.45

Linhas por diâmetro da corrente:
7/32″ : 2.100 | 3.600 | 3.000 | 2.100 | 5.500 | 4.400 | 3.200
9/32″ : 3.500 | 6.100 | 4.900 | 3.500 | 9.100 | 7.400 | 5.200
5/16″ : 4.500 | 7.800 | 6.400 | 4.500 | 11.700 | 9.500 | 6.800
3/8″ : 7.100 | 12.300 | 10.000 | 7.100 | 18.400 | 15.100 | 10.600
1/2″ : 12.000 | 20.800 | 17.000 | 12.000 | 31.200 | 25.500 | 18.000
5/8″ : 18.100 | 31.300 | 25.600 | 18.100 | 47.000 | 38.400 | 27.100
3/4″ : 28.300 | 49.000 | 40.000 | 28.300 | 73.500 | 60.000 | 42.400
7/8″ : 34.200 | 59.200 | 48.400 | 34.200 | 88.900 | 72.500 | 51.300
1" : 47.700 | 82.600 | 67.400 | 47.700 | 123.900 | 101.200 | 71.500
1-1/4" : 72.300 | 125.200 | 102.200 | 72.300 | 187.800 | 153.400 | 108.500

Normas

• Nome: Grade 80 TOF Chain Sling – Triple Leg w/ Quad Oblong Master Link on Top and Foundry Hooks on Bottom
• MOQ: 100 metros
• Embalagem: Caixa + Palete de aço

Especificações técnicas

• Tipo de produto: Eslinga de corrente TOF (três pernas) com elo mestre oblongo quádruplo (topo) e ganchos de fundição (inferior)
• Grau: Grade 80
• Estilo da eslinga: Três pernas (T)
• Tipos de ganchos disponíveis: Gancho de fundição (F), Gancho de eslinga (com lingueta), Gancho auto-bloqueante (SL)
• Elo mestre: Elo mestre oblongo quádruplo (O)
• Número de série: Número de série individual na etiqueta para rastreabilidade
• Certificação: Certificado escrito fornecido correspondente ao número de série e ao pedido de venda
• MOQ: 100 metros
• Embalagem: Caixa + Palete de aço
• Tabela de capacidade: Veja a seção Parâmetros acima para capacidades por diâmetro e configurações de eslinga
