Eslinga de corrente Grade 100 QOF

4 pontosde aço

Produto

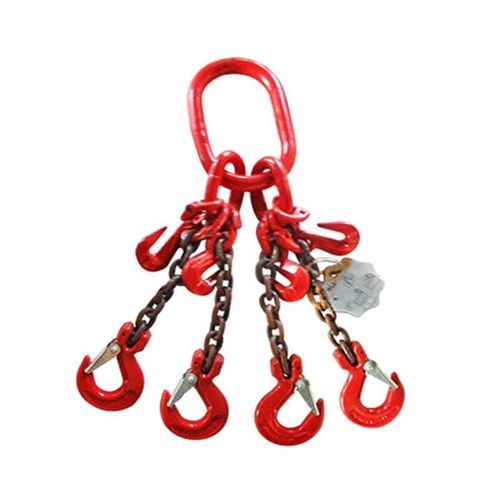

Eslinga de corrente Grade 100 QOF - configuração de quatro pernas com elo mestre oblongo quádruplo no topo e quatro ganchos de fundição na base

Visão geral
Eslinga de corrente Grade 100 QOF em configuração de quatro pernas. Fixação superior: elo mestre oblongo quádruplo. Fixações inferiores: um gancho de fundição por perna. Fornecida com número de série individualizado, tamanho e grau da corrente especificados, comprimento exato da eslinga e limite de carga de trabalho indicado para rastreabilidade e uso seguro.

Abreviaturas / Componentes

• S = Perna da eslinga
• T = Três pernas
• S (quando usado como símbolo) = Gancho da eslinga (com lingueta)
• SL = Gancho auto-travante (segurança)
• F = Gancho de fundição
• D = Duas pernas
• Q = Quatro pernas
• G = Gancho de agarramento
• O = Elo mestre oblongo

Certificação e rastreabilidade
A eslinga de corrente é fornecida com certificação escrita. O número de série na etiqueta corresponde ao certificado e ao número do pedido para garantir rastreabilidade completa.

Parâmetro
Design Factor | 1-Leg Sling | 2-Leg Sling (3 columns) | 3-Leg & 4-Leg Slings (3 columns)
Angle | 90 Degrees | 60 Degrees | 45 Degrees | 30 Degrees | 60 Degrees | 45 Degrees | 30 Degrees
Dim / Load Factor | Load Factor: 1 | Load Factor: 1.7 | Load Factor: 1.4 | Load Factor: 1 | Load Factor: 2.6 | Load Factor: 2.1 | Load Factor: 1.45
7/32" | 2,700 | 4,700 | 3,800 | 2,700 | 7,000 | 5,700 | 4,000
9/32" | 4,300 | 7,400 | 6,100 | 4,300 | 11,200 | 9,100 | 6,400
5/16" | 5,700 | 9,900 | 8,100 | 5,700 | 14,800 | 12,100 | 8,500
3/8" | 8,800 | 15,200 | 12,400 | 8,800 | 22,900 | 18,700 | 13,200
1/2" | 15,000 | 26,000 | 21,200 | 15,000 | 39,000 | 31,800 | 22,500
5/8" | 22,600 | 39,100 | 32,000 | 22,600 | 58,700 | 47,900 | 33,900
3/4" | 35,300 | 61,100 | 49,900 | 35,300 | 91,700 | 74,900 | 53,000
7/8" | 42,700 | 74,000 | 60,400 | 42,700 | 110,900 | 90,600 | 64,000
1" | 59,700 | 103,400 | 84,400 | 59,700 | 155,100 | 126,600 | 89,550
1-1/4" | 90,400 | 156,600 | 127,800 | 90,400 | 234,900 | 191,800 | 135,600

Normas
Nome: Grade 100 QOF Chain Sling – Quad Leg w/ Quad Oblong Master Link on Top and Four Foundry Hooks on Bottom
MOQ: 100 Metros
Embalagem: Caixa + Palete de aço

Características / especificações técnicas

• Tipo de produto: Eslinga de corrente Grade 100 QOF, quatro pernas
• Fixação superior: Elo mestre oblongo quádruplo
• Fixações inferiores: Quatro ganchos de fundição (um por perna)
• Identificação da eslinga: Número de série individualizado na etiqueta para rastreabilidade e correspondência com o certificado
• Documentação entregue: Certificação escrita fornecida
• Tamanho & grau da corrente: Vários tamanhos disponíveis (ver tabela de parâmetros para limites de carga por tamanho de corrente, configuração de pernas e ângulo)
• Comprimento exato da eslinga: Personalizável / fornecido por encomenda
• Limite de carga de trabalho: Indicado na tabela de parâmetros por tamanho, configuração de pernas e ângulo
• Fator de projeto: 4:1
• Embalagem: Caixa mais palete de aço
• Quantidade mínima de encomenda: 100 metros
