Luva de substituição Grade 100

em açoem liga metálicade reparação

Visão geral do produto

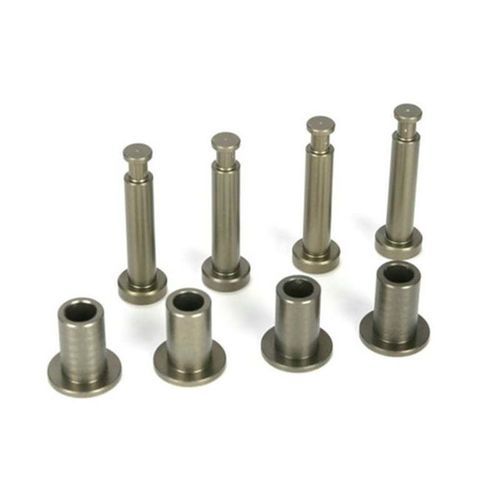

O kit de reparo buchas e pinos Grade 100 fornece buchas e pinos de reposição de precisão para manutenção de correntes de elo curto Grade 100 para içamento. Os componentes são usinados e tratados termicamente para corresponder às propriedades materiais e mecânicas originais, restaurando a geometria da corrente e os limites de carga de trabalho certificados quando a reparação é apropriada.

Principais benefícios

• Restaura o passo e a geometria da corrente para correto engate com as rodas dentadas
• Recupera o limite de carga de trabalho (WLL) certificado quando a reparação segue práticas autorizadas
• Prolonga a vida útil dos componentes e reduz o tempo de inatividade em comparação com a substituição completa da corrente quando aplicável
• Cada componente é testado individualmente com prova de carga e verificado dimensionalmente para intercambiabilidade

Por que buchas e pinos falham

• Aumento da tolerância do passo: o espaçamento dos elos aumenta, prejudicando o acoplamento com engrenagens
• Degradação da superfície: desgaste das superfícies temperadas reduz a distribuição de carga
• Desgaste do pino: desgaste cilíndrico e microtrincas na superfície do pino
• Perda da liberdade de rotação: travamento aumenta tensões localizadas e acelera fadiga

A solução: componentes de reposição de precisão
O kit inclui buchas e pinos fabricados com a mesma formulação de liga e submetidos a ciclos de têmpera e revenimento comparáveis às peças originais Grade 100. Cada peça é usinada com precisão, acabada conforme as tolerâncias especificadas e testada individualmente com prova de carga para garantir intercambiabilidade segura.

Composição do material & fabricação
Os componentes são fabricados em aço ligado totalmente desoxigenado e de grão fino conforme DIN 17115. Parâmetros típicos: C 0.35–0.45%, Cr 0.5–0.8%, Ni 0.3–0.6%, Mo 0.15–0.25%; S, P ≤ 0.035%; desoxidação com Al; têmpera e revenimento controlados para atingir ≈45–50 HRC de dureza superficial.

Orientações de instalação e manutenção

• Inspecionar toda a corrente: elos rachados, dobrados ou fortemente corroídos exigem substituição da corrente
• Remover bucha e pino desgastados usando ferramenta adequada para evitar danos ao elo
• Limpar a cavidade do elo de detritos, ferrugem e corrosão antes da montagem
• Assentar a nova bucha totalmente alinhada com a placa do elo
• Inserir o novo pino garantindo ajuste suave; não forçar; verificar assento e alinhamento completos
• Articular manualmente a corrente para confirmar rotação livre e ausência de travamento ou ruído anômalo
• Monitorar operação inicial, lubrificar adequadamente (evitar excesso) e documentar inspeções

Tamanhos disponíveis (formato tabela)
Tamanho corrente | Diâmetro corrente (in) | Diâmetro bucha (in) | Diâmetro pino (in) | Peso kit (lbs) | WLL típico (lbs) | Designação padrão
9/32 | 0.281 in | 0.375 in | 0.250 in | 0.5 | 5,400 | CBHW7
5/16 | 0.313 in | 0.438 in | 0.281 in | 0.5 | 7,100 | CBHW8
3/8 | 0.375 in | 0.500 in | 0.313 in | 0.5 | 10,200 | CBHW10
1/2 | 0.500 in | 0.625 in | 0.375 in | 0.5 | 14,400 | CBHW13
5/8 | 0.625 in | 0.750 in | 0.438 in | 0.5 | 22,600 | CBHW16
3/4 | 0.750 in | 0.875 in | 0.500 in | 0.5 | 32,400 | CBHW19/20
7/8 | 0.875 in | 1.000 in | 0.563 in | 0.5 | 44,100 | CBHW22
1 in | 1.000 in | 1.125 in | 0.625 in | 0.75 | 58,000 | CBHW26

Especificações de material (formato tabela)
Propriedade | Especificação | Método de ensaio
Grau material | Aço ligado (DIN 17115) | Certificação de material
Teor de carbono | 0.35–0.45% | ASTM E1019
Teor de cromo | 0.5–0.8% | ASTM E1019
Teor de níquel | 0.3–0.6% | ASTM E1019
Teor de molibdénio | 0.15–0.25% | ASTM E1019
Enxofre | ≤ 0.035% | ASTM E1019
Fósforo | ≤ 0.035% | ASTM E1019
Dureza superficial (bucha) | 45–50 HRC | ASTM E18
Dureza superficial (pino) | 45–50 HRC | ASTM E18
Resistência à tração | ≥ 1,800 MPa (260 ksi) | ASTM E8
Limite de escoamento | ≥ 1,400 MPa (200 ksi) | ASTM E8
Alongamento | ≥ 8% | ASTM E8
Toughness ao impacto | ≥ 40 J (30 ft-lbs) a 0°C | ASTM E23

Especificações dimensionais (formato tabela)
Dimensão | Tolerância | Método de medição
Diâmetro externo bucha | ±0.01 in (±0.25 mm) | Micrômetro
Diâmetro interno bucha | ±0.005 in (±0.13 mm) | Micrômetro
Comprimento bucha | ±0.01 in (±0.25 mm) | Paquímetro
Diâmetro pino | ±0.005 in (±0.13 mm) | Micrômetro
Comprimento pino | ±0.01 in (±0.25 mm) | Paquímetro
Ângulo do chanfro | 45° ± 5° | Inspeção visual
Acabamento superficial (bucha/pino) | Ra 0.4–0.8 µm | Perfilômetro de superfície

Características de desempenho (formato tabela)
Característica | Especificação | Base
Retenção de capacidade de carga | ≥ 95% da WLL original | EN 818-7 Seção 5.2
Precisão do passo | ±0.02 in (±0.51 mm) por 10 elos | EN 818-7 Seção 5.3
Resistência rotacional | ≤ 5% de aumento vs corrente nova | ISO 1149
Taxa de desgaste | Comparável à corrente original | ASTM G65
Resistência à corrosão | Acabamento zincado (opcional), ASTM B117 (500+ horas) | ASTM B117
Faixa de temperatura | -20°C a +80°C (-4°F a +176°F) | Especificação de material
Vida útil | 5–10 anos (uso típico, dependente da aplicação) | Dados de campo

Conteúdo do kit

• Buchas de substituição: quantidade varia por tamanho de corrente (tipicamente 4–10 por kit)
• Pinos de substituição: quantidade varia por tamanho de corrente (tipicamente 4–10 por kit)
• Instruções de instalação com orientação de alinhamento
• Certificação de material conforme DIN 17115
• Relatório de teste / documentação de prova de carga

Normas & Conformidade

• ASTM A952 — Chain, Welded, Double Loop, Alloy Steel, for Lifting
• EN 818-7 — Short Link Chain for Lifting Purposes, Fine Tolerance Hoist Chain
• DIN 17115 — Steel for Welded Round Steel Link Chains
• EN 818-1 — General Conditions of Acceptance for Short Link Chain
• Prova de carga e certificação completa do material fornecidas

Certificação & Testes
Cada bucha e pino é testado individualmente com prova de carga (exemplo: prova = 2.5 × WLL da corrente correspondente). A verificação dimensional é realizada com micrômetros, paquímetros e perfilômetros; dureza e propriedades mecânicas são documentadas em relatórios fornecidos.

Características / Especificações técnicas

• Produto: Kit de reparo buchas e pinos Grade 100
• Material: Aço ligado conforme DIN 17115, totalmente desoxigenado e de grão fino
• Dureza superficial: ≈45–50 HRC (bucha e pino)
• Resistência à tração: ≥ 1,800 MPa (260 ksi)
• Limite de escoamento: ≥ 1,400 MPa (200 ksi)
• Alongamento: ≥ 8%
• Toughness ao impacto: ≥ 40 J a 0°C
• Tolerâncias dimensionais: OD bucha ±0.01 in, ID ±0.005 in, dia pino ±0.005 in
• Cobertura WLL típica: 5,400–58,000 lbs dependendo do tamanho da corrente
• Teste de prova de carga: 100% por componente
• Acabamento opcional: zincado para maior resistência à corrosão
• Faixa de temperatura operacional: -20°C a +80°C
