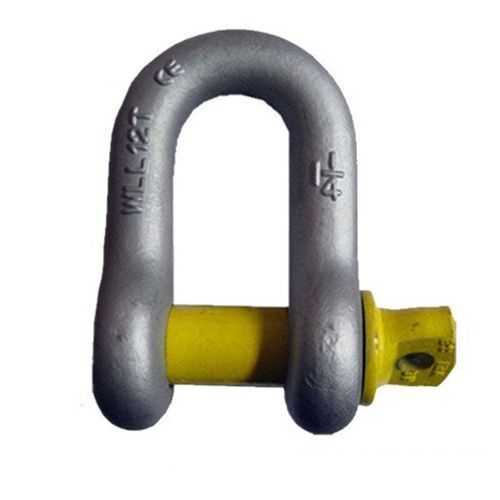

Manilha de elevação em D

de parafusopara aplicações marítimas

Descrição do produto
Os grilhões em D AS2741 Grade S são grilhões forjados (drop-forged) com pino rosqueado, concebidos para elevações em linha recta e ligação a correntes, cabos de aço e outros acessórios certificados. São usados nos setores marítimo, agrícola, mineiro e de engenharia onde são exigidas ligações de elevação conformes.

Características do produto

• Fabricado conforme AS2741 em material Grade S na configuração Dee (D) com pino rosqueado.
• Acabamentos disponíveis: galvanizado, pintura a pó ou cor natural.
• Marcado com Work Load Limit (WLL) em toneladas e grau de qualidade.
• Testado com prova a 2× WLL; resistência mínima à rotura 6× WLL.
• Destinado a puxos e elevações em linha recta apenas; não indicado para cargas laterais ou de encurvamento.

Parâmetros
Tamanho (mm) | WLL (t) | D (mm) | d (mm) | B (mm)
6 | 0.5 | 6 | 8 | 12
8 | 0.75 | 8 | 10 | 13
10 | 1 | 10 | 11 | 17
11 | 1.5 | 11 | 13 | 18
13 | 2 | 13 | 16 | 21
16 | 3.2 | 16 | 19 | 27
19 | 4.7 | 19 | 22 | 32
22 | 6.5 | 22 | 25 | 37
25 | 8.5 | 25 | 29 | 43
29 | 9.5 | 29 | 32 | 46
32 | 12 | 32 | 35 | 52
35 | 13.5 | 35 | 38 | 57
38 | 17 | 38 | 41 | 60
44 | 25 | 44 | 51 | 73
81 | 35 | 81 | 57 | 83

Normas

• AS2741 Grade S

Características / Especificações técnicas

• Norma: AS2741 Grade S.
• Configuração: grilhão Dee (D) com pino rosqueado.
• Grau do material: Grade S.
• Opções de acabamento: galvanizado, pintura a pó, cor natural.
• Identificação: marcado com WLL (toneladas) e grau de qualidade.
• Testes: ensaiado a 2× WLL; resistência mínima à rotura 6× WLL.
• Uso previsto: elevações em linha recta e ligações a correntes, cabos e acessórios certificados; não indicado para cargas laterais ou encurvamento.
