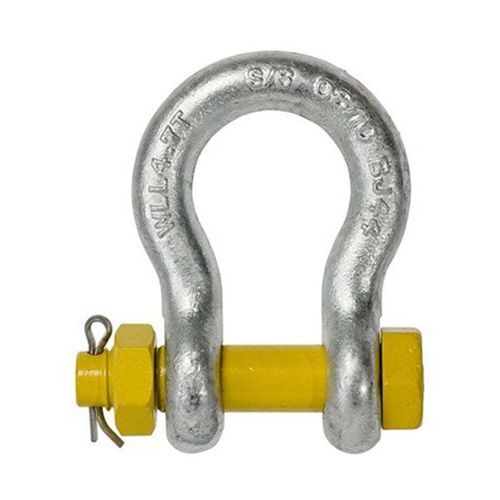

Manilha de elevação de cabeça móvel

com fecho e porca de segurançade parafusopara aplicações marítimas

Visão geral do produto
Grilhões de arco com parafuso Grade "S" destinam-se a conexões de içamento e de amarração com carga nominal. Fornecem fixações seguras para correntes, cabos de aço e outros acessórios certificados nos setores marítimo, agrícola, de mineração e de engenharia. A montagem parafuso/porca/pino evita a rotação do eixo e é indicada para conexões permanentes ou de longa duração em que a carga possa deslocar-se.

Características do produto

• Fabricado conforme AS2741 em material Grade "S" em configuração de arco (bow) com pino rosqueado.
• Acabamentos disponíveis: galvanizado, pintura em pó ou cor natural.
• Cada grilhão é marcado com o Limite de Carga de Trabalho (WLL) em toneladas e a classe de qualidade.
• Testado a 2 × WLL; ruptura mínima 6 × WLL.
• Certificados de teste disponíveis mediante solicitação.
• Adequado para aplicações de içamento e conexões certificadas.

Parâmetros
TAMANHO (mm) | WLL (ton) | D (mm) | d (mm) | B (mm)
6 | 0.5 | 6 | 8 | 12
8 | 0.75 | 8 | 10 | 13
10 | 1 | 10 | 11 | 17
11 | 1.5 | 11 | 13 | 18
13 | 2 | 13 | 16 | 21
16 | 3.2 | 16 | 19 | 27
29 | 4.7 | 29 | 22 | 32
22 | 6.5 | 22 | 25 | 37
25 | 8.5 | 25 | 29 | 43
29 | 9.5 | 29 | 32 | 46
32 | 12 | 32 | 35 | 52
35 | 13.5 | 35 | 38 | 57
38 | 17 | 38 | 41 | 60
44 | 25 | 44 | 51 | 73
51 | 35 | 51 | 57 | 83
57 | 42.5 | 57 | 63 | 95
63 | 55 | 63 | 70 | 105

Normas
Conforme AS2741 e fabricado em material Grade "S".

Especificações técnicas

• Tipo de produto: grilhão de arco de segurança com parafuso tipo australiano (segurança parafuso/porca/pino).
• Material: Grade "S".
• Configuração: arco (largo) com pino rosqueado.
• Acabamentos: galvanizado, pintura em pó, cor natural.
• Marcação: Limite de Carga de Trabalho (WLL) em toneladas e classe de qualidade estampados em cada grilhão.
• Testes: testado a 2 × WLL; ruptura mínima 6 × WLL; certificados de teste disponíveis mediante solicitação.
• Aplicação: adequado para içamento e conexões certificadas (corrente, cabo de aço e outros acessórios) nos setores marítimo, agrícola, de mineração e de engenharia.
• Tamanhos disponíveis: 6 mm a 63 mm (ver tabela de parâmetros para detalhes de WLL e dimensões).
