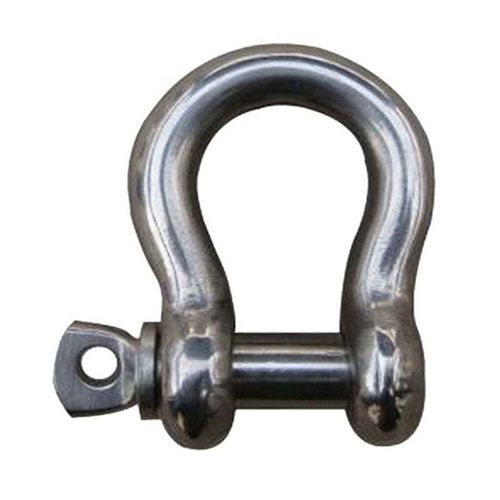

Manilha de elevação em D

de grandes dimensões

Visão geral do produto
As manilhas comerciais são identificadas porque o pino e o corpo são fabricados com o mesmo diâmetro. Fabricadas com matéria-prima de grau superior segundo normas internacionais, as nossas manilhas de arco largo tipo europeu estão disponíveis em formas e tamanhos padrão e personalizados para aplicações industriais de elevação e aparelhamento.

Introdução

• Forjada – têmpera e revenido.
• Opções de acabamento: galvanizada, zincada ou cor natural (self colored).
• O Limite de Carga de Trabalho (S.W.L.) é marcado permanentemente em cada manilha.

Parâmetro
D | d | a | c | r | b | S.W.L. | Peso por 100 pcs (Kg)
5 | 5 | 10 | 19 | 8 | 11 | 80 | 2.2
6 | 6 | 13 | 25 | 10 | 14 | 100 | 4
8 | 8 | 16 | 32 | 12 | 18 | 200 | 8
10 | 10 | 19 | 38 | 16 | 20 | 320 | 15
11 | 11 | 22 | 44 | 18 | 23 | 400 | 20
12 | 12 | 25 | 51 | 19 | 26 | 520 | 30
16 | 16 | 32 | 64 | 28 | 33 | 800 | 58
20 | 20 | 38 | 76 | 33 | 40 | 1100 | 92
22 | 22 | 44 | 89 | 37 | 50 | 1500 | 149
25 | 25 | 51 | 100 | 40 | 57 | 2100 | 230
28 | 28 | 57 | 115 | 47 | 68 | 3000 | 357
32 | 32 | 64 | 127 | 52 | 73 | 3500 | 495
38 | 38 | 76 | 152 | 63 | 85 | 5000 | 805
45 | 45 | 90 | 180 | 75 | 96 | 7000 | 1,438
50 | 50 | 102 | 200 | 78 | 108 | 8000 | 2,012

Normas
Não especificadas na página.

Características / Especificações técnicas

• Denominação: European Type Large Bow Shackle
• Marca: TOPONE CHAIN
• Fabricação: forjada, têmpera e revenida
• Opções de acabamento: galvanizada, zincada ou cor natural (self colored)
• O Limite de Carga de Trabalho (S.W.L.) é mostrado permanentemente em cada manilha
• Material: matéria-prima de grau superior; pino e corpo fabricados com o mesmo diâmetro
• Intervalo S.W.L. (conforme tabela): 80 a 8000
• Referência de peso: peso por 100 pcs fornecido na tabela de parâmetros
