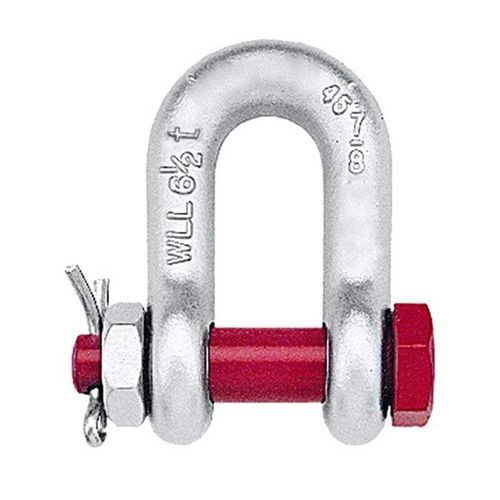

Manilha de elevação em D G-2150

com fecho e porca de segurança

Visão geral do produto
Manilhas em D com parafuso de segurança destinam-se a aplicações onde se usam manilhas com pino redondo ou pino rosqueado. As manilhas de tipo parafuso são mais seguras para instalações permanentes ou de longa duração e quando a carga pode deslizar sobre o pino.

Características do produto

• Material: aço ligado ou aço carbono.
• Acabamento: galvanização por imersão a quente, eletro-galvanizado ou cor natural.
• Tratamento térmico: têmpera e revenido.
• Carga de prova máxima: 2,0 × Limite de Carga de Trabalho (WLL).
• Resistência mínima à ruptura: 4× ou 6× WLL conforme especificação.
• Marcação personalizada disponível mediante solicitação.

Parâmetros
Nota: unidades em polegadas salvo indicação em contrário.
Tamanho | Limite de Carga (t) | Peso (lbs) | A | B | C | D | E | F | H | L | N | C (tolerância) | A (tolerância)
3/16 | 1/3 | 0.06 | 0.38 | 0.25 | 0.88 | 0.19 | 0.6 | 0.56 | 1.47 | 0.98 | 0.19 | 0.06 | 0.06
1/4 | 1/2 | 0.11 | 0.47 | 0.31 | 1.13 | 0.25 | 0.78 | 0.61 | 1.84 | 1.28 | 0.25 | 0.06 | 0.06
5/16 | 3/4 | 0.22 | 0.53 | 0.38 | 1.22 | 0.31 | 0.84 | 0.75 | 2.09 | 1.47 | 0.31 | 0.06 | 0.06
3/8 | 1 | 0.33 | 0.66 | 0.44 | 1.44 | 0.38 | 1.03 | 0.91 | 2.49 | 1.78 | 0.38 | 0.13 | 0.06
7/16 | 1-1/2 | 0.49 | 0.75 | 0.5 | 1.69 | 0.44 | 1.16 | 1.06 | 2.91 | 2.03 | 0.44 | 0.13 | 0.06
1/2 | 2 | 0.79 | 0.81 | 0.64 | 1.88 | 0.5 | 1.31 | 1.19 | 3.28 | 2.31 | 0.5 | 0.13 | 0.06
5/8 | 3-1/4 | 1.68 | 1.06 | 0.77 | 2.38 | 0.63 | 1.69 | 1.5 | 4.19 | 2.94 | 0.69 | 0.13 | 0.06
3/4 | 4-3/4 | 2.72 | 1.25 | 0.89 | 2.81 | 0.75 | 2.00 | 1.81 | 4.97 | 3.50 | 0.81 | 0.25 | 0.06
7/8 | 6-1/2 | 3.95 | 1.44 | 1.02 | 3.31 | 0.88 | 2.28 | 2.09 | 5.83 | 4.03 | 0.97 | 0.25 | 0.06
1 | 8-1/2 | 5.66 | 1.69 | 1.15 | 3.75 | 1.00 | 2.69 | 2.38 | 6.56 | 4.69 | 1.06 | 0.25 | 0.06

Normas
Não há norma específica indicada para este produto.

Especificações técnicas

• Materiais: aço ligado ou aço carbono.
• Acabamento: galvanização por imersão a quente, eletro-galvanizado ou cor natural.
• Tratamento térmico: têmpera e revenido.
• Carga de prova e resistência mínima conforme indicado acima.
• Tamanhos e dimensões disponíveis listados na seção Parâmetros.
