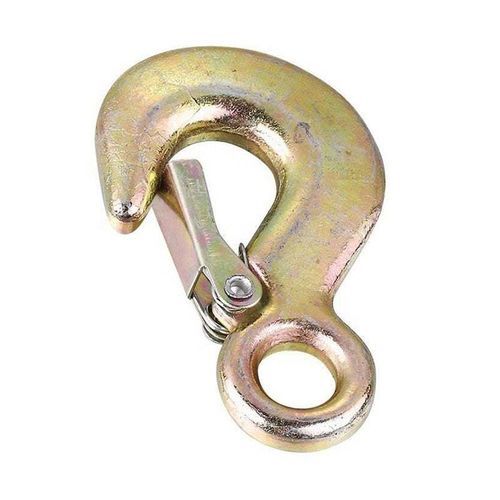

Gancho de elevação Grade 100

com olhalpara correntecom trava autoblocante

Visão geral do produto
Gancho de olhal com travamento automático Grade 100 para aplicações de elevação com corrente, fabricado em aço liga temperado e revenido. Fornece pelo menos 25% mais WLL do que os produtos Grade 80 tradicionais. Teste de prova realizado a 2,5× WLL com certificação por lote, fator de projeto 4:1 e classificação de fadiga para 20.000 ciclos a 1,5× WLL. Temperatura mínima de revenimento 400°C e detecção de fissuras Magnaflux 100% em cada lote.

Parâmetros

• WH70 — Working Load Limit (WLL): 5,700 lbs; Para corrente Grade 100: 9/32–5/16 in; Dimensões (in): e: 7.13, h: 1.02, a: 0.79, w: 1.38, w1: 1.38, d2: 0.51, g: 1.34; Peso: 2.43 lbs.
• WH100 — WLL: 8,800 lbs; Para corrente Grade 100: 3/8 in; Dimensões (in): e: 8.58, h: 1.18, a: 1.14, w: 1.65, w1: 1.57, d2: 0.63, g: 1.77; Peso: 4.41 lbs.
• WH130 — WLL: 15,000 lbs; Para corrente Grade 100: 1/2 in; Dimensões (in): e: 10.59, h: 1.57, a: 1.38, w: 1.93, w1: 1.85, d2: 0.79, g: 2.05; Peso: 8.82 lbs.
• WH160 — WLL: 22,600 lbs; Para corrente Grade 100: 5/8 in; Dimensões (in): e: 12.56, h: 1.97, a: 1.61, w: 2.36, w1: 2.36, d2: 0.94, g: 2.36; Peso: 14.99 lbs.

Normas e embalagem
Nome: Grade 100 Eye Self Locking Hook; Embalagem: Caixa + Palete de Aço; Fabricado de acordo com EN 1677-3, ASME B30.26 e ASME B30.10; Certificado por DGUV GS-OA-15-05 e DGUV GS-MO-15-05.

Especificações técnicas

• Material: aço liga temperado e revenido
• Working Load Limit (WLL): ver Parâmetros
• Temperatura mínima de revenimento: 400°C
• Fator de projeto: 4:1
• Teste de prova a 2,5× WLL com certificação por lote
• Classificação de fadiga: 20.000 ciclos a 1,5× WLL
• Detecção de fissuras Magnaflux 100% em cada lote
• Fabricado de acordo com EN 1677-3, ASME B30.26 e ASME B30.10
• Certificado por DGUV GS-OA-15-05 e DGUV GS-MO-15-05
