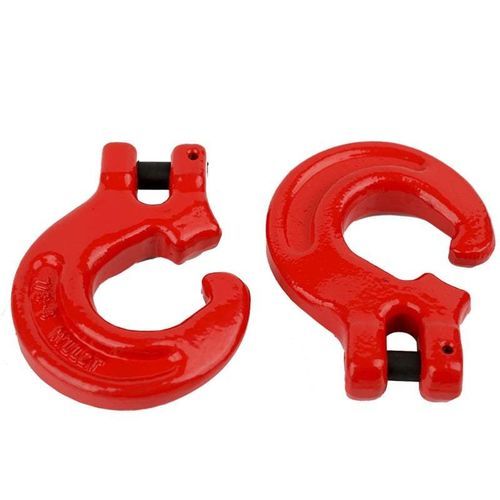

Gancho de elevação Grade 100 Clevis Foundry Hook

para fundiçãocom engate boca de lobopara corrente

Descrição do produto
Gancho de fundição com grampo (clevis) Grau 100 em aço liga temperado e revenido. Fornece pelo menos 25% a mais de carga de trabalho (WLL) em comparação com produtos tradicionais Grau 80. Projetado para montagem de talhas de corrente quando são necessárias aberturas de garganta largas. Testado segundo DIN PAS 1061 e ASTM A952/A952M. Fator de projeto 4:1. Classificação de fadiga: 20.000 ciclos a 1,5× WLL. Temperatura mínima de revenimento: 400°C. Antes do uso, verifique se ganchos sem linguetas de segurança são permitidos para a aplicação específica.

Parâmetros
Carga de trabalho (lbs) | toneladas | A | H | K | P | T | Peso (lbs)
5,700 | 2.5 | 0.35 | 1.06 | 5.24 | 2.44 | 0.75 | 2.1
8,800 | 4.0 | 0.43 | 1.26 | 6.42 | 2.91 | 0.91 | 4.0
15,000 | 6.7 | 0.55 | 1.54 | 7.87 | 3.46 | 1.26 | 7.9
22,600 | 10 | 0.71 | 1.85 | 9.41 | 3.86 | 1.61 | 14.1
35,300 | 16 | 0.83 | 2.44 | 12.01 | 4.45 | 1.81 | 24.6

Normas e embalagem
Nome: Grade 100 Clevis Foundry Hook
Embalagem: Caixa de papelão + palete de aço

Características / especificações técnicas

• Material: aço liga temperado e revenido
• Carga de trabalho: várias opções (ver bloco Parâmetros) com pelo menos 25% a mais de WLL do que os produtos tradicionais Grau 80
• Normas/testes: DIN PAS 1061 e ASTM A952/A952M
• Fator de projeto: 4:1
• Classificação de fadiga: 20.000 ciclos a 1,5× WLL
• Temperatura mínima de revenimento: 400°C
• Aplicação: Projetado para montagem de talhas de corrente onde são necessárias aberturas de garganta largas
• Observação de segurança: Verifique se ganchos sem linguetas de segurança são permitidos para a aplicação prevista
