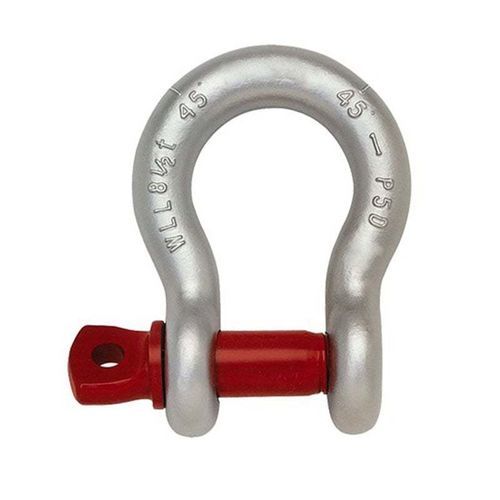

Manilha de elevação de cabeça móvel G-209

de parafusode alta resistência

Visão geral do produto
Os grilhões em arco com pino rosqueado G-209 (tipo US) possuem um arco amplo e arredondado que aceita cargas de múltiplas direções com carregamento lateral mínimo. São indicados para talhas com várias pernas, para conectar talhas a anéis de carga e para acomodar cintas mais largas. O pino rosqueado permite conexões rápidas e repetíveis, adequadas para aplicações temporárias ou de conexão/desconexão frequente.

Recursos do produto

• Fecho por pino rosqueado para montagem e desmontagem rápida.
• Forjado por queda (drop forged), temperado e revenido para alta resistência.
• Opções de acabamento: zincado, galvanizado a quente ou pintura em pó.
• Projetado para satisfazer os requisitos ASME B30.26.
• Fator de segurança: 6:1.
• Limite de carga de trabalho (WLL) estampado em cada grilhão para identificação clara.

Parâmetro (dimensões em polegadas)
Size | Working Load Limit | Weight (lbs) | A | B | C | E | G | H | P | C | A
3/16 | 1/3 | 0.06 | 0.38 | 0.25 | 0.88 | 0.6 | 0.98 | 1.47 | 0.19 | 0.06 | 0.06
1/4 | 1/2 | 0.1 | 0.47 | 0.31 | 0.13 | 0.78 | 1.28 | 1.84 | 0.25 | 0.06 | 0.06
5/16 | 3/4 | 0.19 | 0.53 | 0.38 | 1.22 | 0.84 | 1.47 | 2.09 | 0.31 | 0.06 | 0.06
3/8 | 1 | 0.31 | 0.66 | 0.44 | 1.44 | 1.03 | 1.78 | 2.49 | 0.38 | 0.13 | 0.06
7/16 | 1-1/2 | 0.38 | 0.75 | 0.5 | 1.69 | 1.16 | 2.03 | 2.91 | 0.44 | 0.13 | 0.06
1/2 | 2 | 0.72 | 0.81 | 0.63 | 1.88 | 1.31 | 2.31 | 3.28 | 0.5 | 0.13 | 0.06
5/8 | 3-1/4 | 1.37 | 1.06 | 0.75 | 2.38 | 1.69 | 2.94 | 4.19 | 0.69 | 0.13 | 0.06
3/4 | 4-3/4 | 2.35 | 1.25 | 0.88 | 2.81 | 2.00 | 3.50 | 4.97 | 0.81 | 0.25 | 0.06
7/8 | 6-1/2 | 3.62 | 1.44 | 1.00 | 3.31 | 2.28 | 4.03 | 5.83 | 0.97 | 0.25 | 0.06
1 | 8-1/2 | 5.03 | 1.69 | 1.13 | 3.75 | 2.69 | 4.69 | 6.56 | 1.06 | 0.25 | 0.06
1-1/8 | 9-1/2 | 7.41 | 1.81 | 1.25 | 4.25 | 2.91 | 5.16 | 7.47 | 1.25 | 0.25 | 0.06
1-1/4 | 12 | 9.50 | 2.03 | 1.38 | 4.69 | 3.25 | 5.75 | 8.25 | 1.38 | 0.25 | 0.06
1-3/8 | 13-1/2 | 13.53 | 2.25 | 1.50 | 5.25 | 3.63 | 6.38 | 9.16 | 1.50 | 0.25 | 0.13

Normas
Atende aos requisitos da ASME B30.26.

Especificações técnicas

• Modelo: Grilhão em arco com pino rosqueado G-209 (tipo US).
• Fabricação: forjado por queda; temperado e revenido.
• Opções de acabamento: zincado, galvanizado a quente, pintura em pó.
• Conformidade: ASME B30.26.
• Fator de segurança: 6:1.
• Identificação: WLL estampado em cada grilhão.
• Aplicações típicas: talhas de várias pernas, conexão a anéis de carga, cintas mais largas; adequado para aplicações temporárias ou conexões frequentes.
• Tamanhos disponíveis: 3/16" a 1-3/8" (ver bloco de parâmetros para dimensões e pesos completos).
