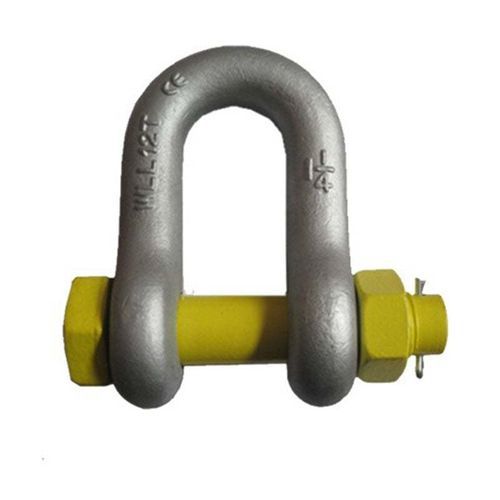

Manilha de elevação em D Australian Type Drop Forged Safety Bolt Dee Shackle

com fecho e porca de segurançade parafuso

Visão geral do produto
Grilhão em D AS2741 Grau S com pino de segurança/bulão. Pode ser usado onde se empregam grilhões com pino redondo ou pino rosqueado. Grilhões do tipo bulão são preferíveis para instalações permanentes ou de longo prazo e onde a carga pode deslizar no pino causando sua rotação.

Características do produto

• Conforme AS2741, fabricado em material Grade S na configuração Dee (D) com pino rosqueado/bulão.
• Acabamentos: galvanizado, pintura a pó ou cor natural (self colored).
• Marcado com o limite de carga de trabalho (WLL) em toneladas e grau de qualidade.
• Testado a 2 × WLL; força mínima de ruptura 6 × WLL.
• Certificados de teste disponíveis mediante solicitação.
• Adequado para aplicações de içamento e usos permanentes/de longo prazo.

Parâmetros (tabela de tamanhos)
SIZE MM | WLL TON | D MM | d MM | B MM
6 | 0.5 | 6 | 8 | 12
8 | 0.75 | 8 | 10 | 13
10 | 1 | 10 | 11 | 17
11 | 1.5 | 11 | 13 | 18
13 | 2 | 13 | 16 | 21
16 | 3.2 | 16 | 19 | 27
29 | 4.7 | 29 | 22 | 32
22 | 6.5 | 22 | 25 | 37
25 | 8.5 | 25 | 29 | 43
29 | 9.5 | 29 | 32 | 46
32 | 12 | 32 | 35 | 52
35 | 13.5 | 35 | 38 | 57
38 | 17 | 38 | 41 | 60
44 | 25 | 44 | 51 | 73
51 | 35 | 51 | 57 | 83

Normas
AS2741

Especificações técnicas

• Tipo de modelo: grilhão em D tipo australiano forjado (drop-forged) com pino de segurança/bulão.
• Grau do material: Grade S.
• Configuração: Dee (D) com pino de segurança/rosqueado.
• Acabamentos: galvanizado, pintura a pó ou cor natural.
• Marcação: WLL (limite de carga de trabalho) em toneladas e grau de qualidade marcados na peça.
• Testes: testado a 2 × WLL; força mínima de ruptura 6 × WLL; certificados de teste disponíveis.
• Aplicação: adequado para içamento e para usos permanentes ou de longo prazo onde exista risco de rotação do pino.
