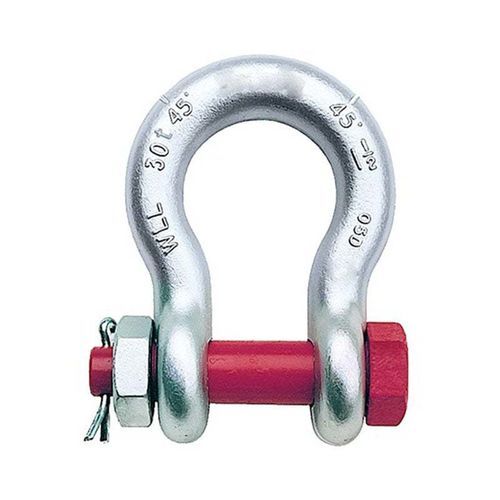

Manilha de elevação de cabeça móvel G-2130

com fecho e porca de segurança

Visão geral do produto
Os grilhões de arco de segurança do tipo parafuso podem ser usados em aplicações onde se utilizam grilhões com pino redondo ou pino roscado. São preferidos para instalações permanentes ou de longo prazo, ou quando há risco de a carga deslizar sobre o pino e fazê-lo girar.

Características do produto

• Material: aço de liga, aço carbono.
• Acabamento: galvanizado por imersão a quente, eletro-galvanizado ou cor natural.
• Tratamento térmico: temperado e revenido.
• Carga de prova máxima: 2,0 × Limite de Carga de Trabalho (WLL).
• Resistência última mínima: 4× ou 6× WLL.
• Marcação: conforme requisito do cliente.

Parâmetro
Tamanho | Limite de Carga de Trabalho (t) | Peso (lbs) | A | B | H | E | C | G | P | Tolerância C | Tolerância A
3/16 | 1/3 | 0.06 | 0.38 | 0.25 | 0.88 | 0.6 | 1.47 | 0.98 | 0.19 | 0.06 | 0.06
1/4 | 1/2 | 0.11 | 0.47 | 0.31 | 1.13 | 0.78 | 1.84 | 1.28 | 0.25 | 0.06 | 0.06
3/8 | 1 | 0.33 | 0.66 | 0.44 | 1.44 | 1.03 | 2.49 | 1.78 | 0.38 | 0.13 | 0.06
1/2 | 2 | 0.79 | 0.81 | 0.64 | 1.88 | 1.31 | 3.28 | 2.31 | 0.50 | 0.13 | 0.06
5/8 | 3-1/4 | 1.68 | 1.06 | 0.77 | 2.38 | 1.69 | 4.19 | 2.94 | 0.69 | 0.13 | 0.06
3/4 | 4-3/4 | 2.72 | 1.25 | 0.89 | 2.81 | 2.00 | 4.97 | 3.50 | 0.81 | 0.25 | 0.06
7/8 | 6-1/2 | 3.95 | 1.44 | 1.02 | 3.31 | 2.28 | 5.83 | 4.03 | 0.97 | 0.25 | 0.06
1 | 8-1/2 | 5.66 | 1.69 | 1.15 | 3.75 | 2.69 | 6.56 | 4.69 | 1.06 | 0.25 | 0.06
1-3/8 | 13-1/2 | 15.83 | 2.25 | 1.53 | 5.25 | 3.63 | 9.16 | 6.38 | 1.50 | 0.25 | 0.13

Especificações técnicas

• Modelo: G-2130 (US Type Drop Forged Safety Bolt Bow Shackle)
• Materiais: aço de liga, aço carbono
• Opções de acabamento: galvanizado por imersão a quente, eletro-galvanizado, cor natural
• Tratamento térmico: temperado e revenido
• Carga de prova máxima: 2,0 × WLL
• Resistência última mínima: 4× ou 6× WLL
• Marcação: conforme requisito do cliente
• Aplicação: adequado onde se usam grilhões com pino redondo ou rosqueado; preferido para instalações permanentes ou de longo prazo ou quando a carga pode deslizar e girar o pino
• Tamanhos disponíveis (in): 3/16, 1/4, 3/8, 1/2, 5/8, 3/4, 7/8, 1, 1-3/8
