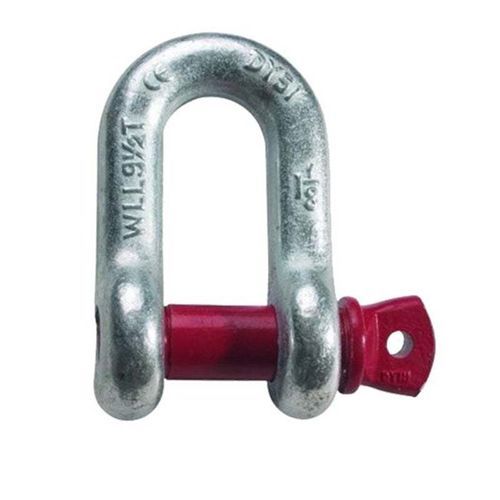

Manilha de elevação em D G-210

de parafuso

Visão geral do produto
Manilhas em D com pino rosqueado são conectores forjados destinados a puxadas ou elevações em linha reta com cintas têxteis de uma perna. Estas manilhas galvanizadas são compatíveis com cintas de nylon e poliéster e podem ser usadas como elo de ligação com corrente. Não utilizar com cintas de várias pernas para evitar carregamento lateral.

Características do produto

• Design padrão de pino rosqueado para montagem/desmontagem rápida.
• Forjada por queda, temperada e revenida.
• Acabamentos disponíveis: zincado, galvanização a quente, pintura eletrostática (powder coating).
• Atende aos requisitos da ASME B30.26.
• Fator de segurança: 6:1.
• WLL (capacidade de trabalho) marcada em cada manilha.

Parâmetros
Tamanho nominal (in.) | Limite de carga de trabalho (t)* | Peso | A | B | C | E | G | K | G | A | Tolerância+/-
1/4 in. | 1/2 | 0.11 | 0.47 | 0.31 | 0.25 | 0.97 | 0.97 | 1.59 | 0.06 | 0.06
5/16 in. | 3/4 | 0.17 | 0.53 | 0.38 | 0.31 | 1.15 | 1.07 | 1.91 | 0.06 | 0.06
3/8 in. | 1 | 0.28 | 0.66 | 0.44 | 0.38 | 1.42 | 1.28 | 2.31 | 0.13 | 0.06
7/16 in. | 1.1/2 | 0.43 | 0.75 | 0.5 | 0.44 | 1.63 | 1.48 | 2.67 | 0.13 | 0.06
1/2 in. | 2 | 0.59 | 0.81 | 0.63 | 0.5 | 1.81 | 1.66 | 3.03 | 0.13 | 0.06
5/8 in. | 3.1/4 | 1.25 | 1.06 | 0.75 | 0.63 | 2.32 | 2.04 | 3.76 | 0.13 | 0.06
3/4 in. | 4.3/4 | 2.63 | 1.25 | 0.88 | 0.81 | 2.75 | 2.4 | 4.53 | 0.25 | 0.06
7/8 in. | 6.1/2 | 3.16 | 1.44 | 1 | 0.97 | 3.2 | 2.86 | 5.33 | 0.25 | 0.06
1 in. | 8.1/2 | 4.75 | 1.69 | 1.13 | 1 | 3.69 | 3.24 | 5.94 | 0.25 | 0.06
1.1/2 in. | 9.1/2 | 6.75 | 1.81 | 1.25 | 1.25 | 4.07 | 3.61 | 6.78 | 0.25 | 0.06
1.1/4 in. | 12 | 9.06 | 2.03 | 1.38 | 1.38 | 4.53 | 3.97 | 7.5 | 0.25 | 0.13
1.3/8 in. | 13.1/2 | 11.63 | 2.25 | 1.5 | 1.5 | 5.01 | 4.43 | 8.28 | 0.25 | 0.13
1.1/2 in. | 17 | 15.95 | 2.38 | 1.63 | 1.62 | 5.38 | 4.84 | 9.05 | 0.25 | 0.13
1.3/4 in. | 25 | 26.75 | 2.88 | 2 | 2.12 | 6.38 | 5.78 | 10.97 | 0.25 | 0.13

Normas
ASME B30.26 (conforme referenciado nas características).

Especificações técnicas

• Modelo: G-210 (Manilha em D com pino rosqueado, tipo US, forjada).
• Uso previsto: puxadas ou elevações em linha reta apenas; para cintas têxteis de uma perna (nylon, poliéster) e como elo de ligação com corrente.
• Fabricação: forjada por queda, temperada e revenida.
• Acabamentos disponíveis: zincado, galvanização a quente, pintura eletrostática.
• Fator de segurança: 6:1.
• WLL e dimensões: ver o bloco Parâmetros acima para tamanhos nominais, WLL, pesos e dimensões completos.
• WLL marcada em cada manilha.
