Anel de elevação giratório a 180° Grade 100

de soldarpara cargas pesadasforjado

Introdução

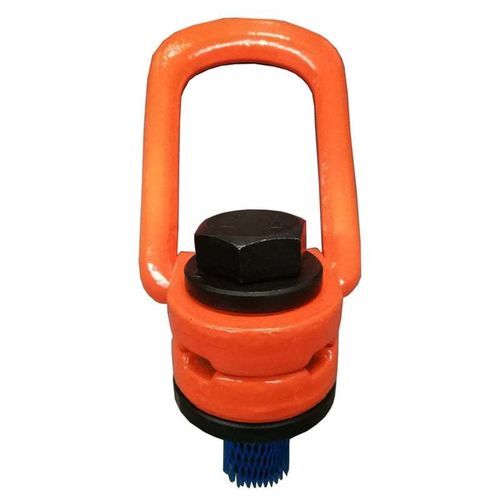

O Anel de içamento para soldar Grade 100 com base dupla foi concebido como ponto de içamento permanente de alta capacidade para equipamentos pesados e estruturas. A geometria de dupla base aumenta a área de solda para melhorar a integridade estrutural sob cargas repetidas e extremas.

Material e fabrico
Fabricado em aço de liga de alta resistência com têmpera e revenido para otimizar a microestrutura. Os componentes recebem acabamento epóxi para proteção contra corrosão e melhor visibilidade em ambientes industriais.

Forjamento de precisão e controlo de qualidade
Cada anel é forjado com precisão para garantir consistência dimensional. 100% das peças passam por deteção de fissuras Magnaflux (eletromagnética). Classificação de fadiga: 20.000 ciclos a 1,5× WLL. Lotes de produção são submetidos a ensaio de carga a 2,5× WLL.

Vantagens operacionais e de segurança

• Distribuição otimizada de cargas: o desenho de base dupla distribui as tensões de solda em duas zonas para reduzir concentrações locais de esforço.
• Alinhamento flexível: pivô de 180° permite que o anel se autoalinha à direção de tração, minimizando cargas laterais.
• Drenagem integrada: a base inclui área de descarga de água para evitar retenção de humidade na interface da solda.
• Acabamento de alta visibilidade: revestimento epóxi protege contra corrosão e facilita a identificação pelos operadores.
• Declaração de serviço: grampo de ancoragem classificado para até 20.000 elevações a carga máxima (declaração do produto).
• Alinhamento do suporte: o suporte deve ser instalado alinhado com a direção de tração com tolerância de ±10°.

Parâmetros (dimensões em polegadas, peso em lbs)
A (in) | B (in) | C (in) | D (in) | E (in) | F (in) | G (in) | H (in) | Peso (lbs) | LIMITE DE CARGA DE TRABALHO (toneladas)
0.55 | 2.56 | 1.89 | 1.14 | 5.28 | 0.55 | 2.36 | 3.11 | 1.61 | 4.0
0.79 | 3.27 | 2.36 | 1.54 | 6.65 | 0.63 | 3.46 | 4.06 | 3.97 | 6.7
0.87 | 3.78 | 2.56 | 1.89 | 7.72 | 0.77 | 3.86 | 4.65 | 6.61 | 10.0
1.22 | 4.96 | 3.54 | 2.17 | 10.39 | 1.14 | 5.00 | 3.10 | 12.67 | 16.0
1.65 | 6.89 | 5.12 | 3.11 | 14.61 | 1.77 | 6.18 | 8.54 | 35.26 | 30.0
Nota: O Limite de Carga de Trabalho (WLL) baseia-se num fator de projeto de 4:1. Para cargas assimétricas, a capacidade deve ser reduzida de acordo com as tabelas de redução de referência.

Normas e ensaios

• EN 1677-1: componentes forjados para eslingas (modificado para desempenho Grade 100).
• ASTM A952 / A952M: especificação para componentes de elevação forjados Grade 100 em aço de liga.
• DIN PAS 1061: requisitos para correntes e acessórios Grade 100.
• AS 3776: componentes de elevação para eslingas de corrente Grade V (100).
• Ensaios: lotes de produção testados a 2,5× WLL.
• Fator de projeto: 4:1 mantido (Ruptura mínima = 4× WLL).
• Ensaios de fadiga: 20.000 ciclos a 1,5× WLL.
• Magnaflux: deteção eletromagnética de fissuras a 100% em todos os anéis forjados.
• Requisitos de soldagem: soldar perímetro completo por soldador qualificado; deixar área de descarga de água conforme indicado.

Manutenção e inspeção

• Inspeção visual: antes de cada utilização, verificar existência de fissuras na solda, deformações, corrosão ou desgaste excessivo.
• Alinhamento: verificar o alinhamento do suporte dentro de ±10° em relação à direção de tração.
• Critérios de substituição: retirar de serviço se o desgaste exceder 10% das dimensões originais ou se forem detectadas fissuras.

Características / especificações técnicas

• Nome comercial: Grade 100 Double Base Weld On Ring
• Material: aço de liga de alta resistência, temperado e revenido
• Acabamento: pintura epóxi
• Coeficiente de segurança: 4:1 (Ruptura mínima = 4× WLL)
• Ensaio de carga: 2,5× WLL por lote de produção
• Classificação de fadiga: 20.000 ciclos a 1,5× WLL
• Inspeção: 100% deteção de fissuras Magnaflux (eletromagnética)
• Pivô: 180° de pivô para autoalinhamento
• Soldagem: perímetro completo a soldar exceto área de descarga de água; soldagem por soldador qualificado
• Tolerância de alinhamento: ±10°
• Declaração de vida útil da braçadeira de ancoragem: segura até 20.000 elevações a plena carga (declaração do produto)
