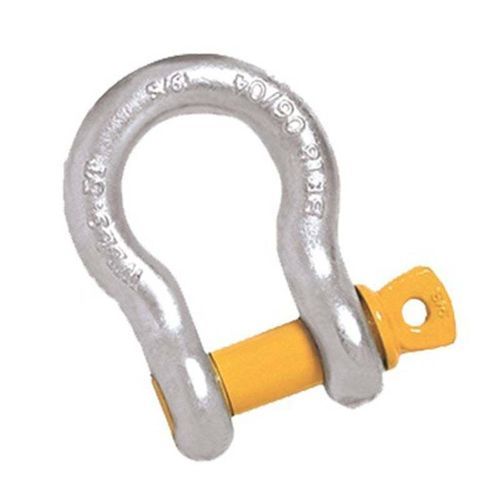

Manilha de elevação de cabeça móvel

de parafusopara aplicações marítimas

Descrição
As manilhas de arco com pino roscado AS2741 Classe S são projetadas para aplicações de elevação e amarração, proporcionando conexões seguras a correntes, cabos de aço e outros acessórios certificados nos setores marítimo, agrícola, de mineração e engenharia. A forma em arco permite cargas multidirecionais com menor risco de carga lateral, sendo adequadas para talhas de várias pernas, anéis de carga e cintas mais largas.

Características do produto

• Fabricadas conforme AS2741 em aço forjado Grade S, configuração de arco com pino roscado.
• Acabamentos disponíveis: galvanizado, pintura em pó ou natural.
• Marcadas com a carga de trabalho (WLL) em toneladas e a classe de qualidade.
• Testadas até 2× WLL; resistência mínima à rotura 6× WLL.
• Indicadas para elevação e amarração: ligam correntes, cabos e acessórios certificados; compatíveis com talhas de várias pernas e cintas largas.

Tabela de dimensões e cargas
Tamanho (mm) | WLL (ton) | Peso (kg) | B (mm) | D (mm) | d (mm) | E (mm) | L (mm) | W (mm)
5 | 0.33 | 0.02 | 15 | 6 | 5 | 14 | 22 | 10
6 | 0.5 | 0.05 | 20 | 8 | 6 | 17 | 29 | 12
8 | 0.75 | 0.09 | 21 | 10 | 8 | 21 | 31 | 13
10 | 1 | 0.14 | 26 | 11 | 10 | 25 | 37 | 17
11 | 1.5 | 0.17 | 29 | 13 | 11 | 27 | 43 | 18
13 | 2 | 0.29 | 33 | 16 | 13 | 33 | 48 | 21
16 | 3.2 | 0.63 | 43 | 19 | 16 | 40 | 61 | 27
19 | 4.7 | 1.02 | 51 | 22 | 19 | 48 | 72 | 32
22 | 6.5 | 1.53 | 58 | 25 | 22 | 54 | 84 | 37
25 | 8.5 | 2.41 | 68 | 29 | 25 | 60 | 95 | 43
29 | 9.5 | 3.09 | 74 | 32 | 29 | 67 | 108 | 46
32 | 12 | 4.31 | 83 | 35 | 32 | 76 | 119 | 52
35 | 13.5 | 6.01 | 92 | 38 | 35 | 84 | 133 | 57
38 | 17 | 8.03 | 98 | 44 | 38 | 92 | 146 | 60
44 | 25 | 13.79 | 127 | 51 | 44 | 127 | 51 | 44

Normas
Conforme AS2741 (Classe S)

Especificações técnicas

• Norma: AS2741 (Classe S).
• Grau do material: aço forjado Grade S.
• Configuração: manilha de arco com pino roscado.
• Acabamentos: galvanizado, pintura em pó ou natural.
• Identificação: marcada com WLL (toneladas) e classe de qualidade.
• Ensaios: testada a 2× WLL; resistência mínima à rotura 6× WLL.
• Uso principal: elevação e amarração; conexão a correntes, cabos e acessórios certificados; adequada para talhas de várias pernas e cintas largas.
