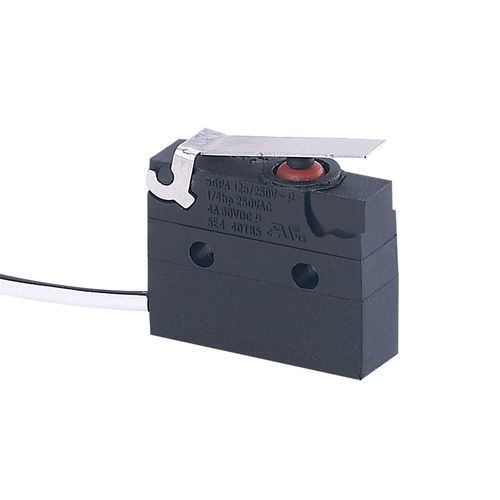

Microinterruptor de alavanca FSK-18-D-031

SPSTà prova de águaIP67

Visão geral
O FSK-18-D-031 é um microinterruptor à prova d'água da FSK-18 Mid Series, projetado para aplicações de controlo elétrico compactas. Está disponível em várias variantes de corrente e tensão e possui múltiplas aprovações internacionais, adequado para equipamentos industriais e OEM.

Principais características

• Opções de corrente: 0.1A / 0.5A / 5(2)A / 10(3)A
• Classificações de tensão: AC 125V / 250V; DC 5V / 36V
• Aprovações: UL, cUL (CSA), VDE, ENEC, CQC

Tabela de dimensões
O desenho dimensional e a tabela de tamanhos estão disponíveis na página do produto como imagem para referência mecânica precisa.

Características técnicas do interruptor (tabela)

• Item 1 — Classificação elétrica: 0.1A 250VAC (outras classificações disponíveis por variante)
• Item 2 — Força de operação: 1.0 ~ 2.5 N
• Item 3 — Resistência de contacto: ≤ 300 mΩ
• Item 4 — Resistência de isolamento: ≥ 100 MΩ (500 VDC)
• Item 5 — Tensão dielétrica: 500 V entre terminais não conectados; 1500 V entre terminais e estrutura metálica
• Item 6 — Vida elétrica: ≥ 50.000 ciclos
• Item 7 — Vida mecânica: ≥ 100.000 ciclos
• Item 8 — Temperatura de operação: -25 ~ 105 °C
• Item 9 — Frequência de operação: elétrica 15 ciclos/min; mecânica 60 ciclos/min
• Item 10 — Resistência a vibração: 10 ~ 55 Hz; amplitude 1.5 mm; três direções
• Item 11 — Soldabilidade: >80% da parte imersa coberta; temperatura de soldagem 235 ± 5 °C (imersão 2 ~ 3 s)
• Item 12 — Resistência ao calor de soldagem: soldagem por imersão 260 ± 5 °C 5 ± 1 s; soldagem manual 300 ± 5 °C 2 ~ 3 s
• Item 13 — Condições de teste: ambiente 20 ± 5 °C; humidade relativa 65 ± 5% RH; pressão atmosférica 86 ~ 106 kPa

Especificações / dados técnicos

• Modelo: FSK-18-D-031
• Série: FSK-18 Mid Series
• Exemplos de classificação elétrica: 0.1A 250VAC (variantes disponíveis)
• Força de operação: 1.0 ~ 2.5 N
• Resistência de contacto: ≤ 300 mΩ
• Resistência de isolamento: ≥ 100 MΩ (500 VDC)
• Vida elétrica: ≥ 50.000 ciclos; vida mecânica: ≥ 100.000 ciclos
• Intervalo de temperatura de operação: -25 ~ 105 °C
• Tolerância a vibrações: 10 ~ 55 Hz, amplitude 1.5 mm
• Soldagem: especificações para imersão e soldagem manual fornecidas
• Aprovações: UL, cUL (CSA), VDE, ENEC, CQC
