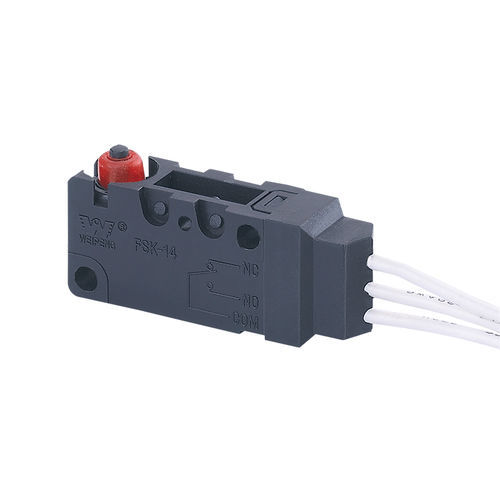

Microinterruptor de alavanca FSK-14-5A-027-TD1.125

basculanteSPDTà prova de água

Visão geral do produto
Interruptor de pressão estanque momentâneo, modelo FSK-14-5A-027-TD1.125. Correntes nominais: 5(2)A / 10(3)A. Tensões nominais: AC 125V / 250V, DC 30V. Aprovações: UL, cUL (CSA), VDE, ENEC, CQC. Indicada para painéis de controle industriais, instrumentação e equipamentos que exigem botão selado.

Tabela de dimensões
Consulte a imagem da tabela de dimensões do produto para detalhes dimensionais e informações de montagem.

Características técnicas do interruptor

• 1. Classificação elétrica: 0,1A 250VAC
• 2. Força de operação: 1,0 ~ 2,5 N
• 3. Resistência de contato: ≤ 300 mΩ
• 4. Resistência de isolamento: ≥ 100 MΩ (500 VDC)
• 5. Tensão dielétrica: 500 V entre terminais não conectados (0,5 mA / 60 s); 1500 V entre terminais e estrutura metálica (0,5 mA / 60 s)
• 6. Vida elétrica: ≥ 50.000 ciclos
• 7. Vida mecânica: ≥ 100.000 ciclos
• 8. Temperatura de operação: -25 ~ 105 °C
• 9. Frequência de operação: elétrica 15 ciclos; mecânica 60 ciclos
• 10. Resistência à vibração: frequência 10 ~ 55 Hz; amplitude 1,5 mm; testado em três direções
• 11. Soldabilidade: > 80% da parte imersa coberta por solda. Temperatura de soldagem: 235 ± 5 °C (tempo de imersão 2 ~ 3 s)
• 12. Resistência ao calor da solda: soldagem por imersão 260 ± 5 °C (5 ± 1 s); soldagem manual 300 ± 5 °C (2 ~ 3 s)
• 13. Condições de teste: temperatura ambiente 20 ± 5 °C; humidade relativa 65 ± 5% HR; pressão atmosférica 86 ~ 106 kPa

Etiquetas do produto

• Botão impermeável
• Interruptor momentâneo impermeável
• Botão de pressão impermeável
• Interruptor por botão impermeável
• Interruptor basculante impermeável
• Interruptor de alavanca impermeável

Especificações técnicas

• Classificação elétrica: 0,1A 250VAC
• Força de operação: 1,0 ~ 2,5 N
• Resistência de contato: ≤ 300 mΩ
• Resistência de isolamento: ≥ 100 MΩ (500 VDC)
• Tensão dielétrica: 500 V entre terminais não conectados; 1500 V entre terminais e estrutura metálica
• Vida elétrica: ≥ 50.000 ciclos
• Vida mecânica: ≥ 100.000 ciclos
• Temperatura de operação: -25 ~ 105 °C
• Frequência de operação: elétrica 15 ciclos; mecânica 60 ciclos
• Resistência à vibração: 10 ~ 55 Hz, amplitude 1,5 mm, três direções
• Soldabilidade: > 80% de cobertura ao imergir; temp. de soldagem 235 ± 5 °C (2 ~ 3 s)
• Resistência ao calor: imersão 260 ± 5 °C (5 ± 1 s); manual 300 ± 5 °C (2 ~ 3 s)
• Condições de teste: 20 ± 5 °C, 65 ± 5% HR, 86 ~ 106 kPa
