Microinterruptor unipolar FSK-20-001
ULCQCC-US UL

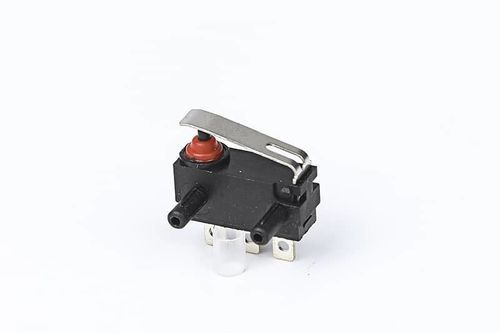

Microinterruptor unipolar - FSK-20-001 - Yueqing Tongda Wire Electric Factory - UL / CQC / C-US UL
Microinterruptor unipolar - FSK-20-001 - Yueqing Tongda Wire Electric Factory - UL / CQC / C-US UL
Microinterruptor unipolar - FSK-20-001 - Yueqing Tongda Wire Electric Factory - UL / CQC / C-US UL - imagem - 2
Microinterruptor unipolar - FSK-20-001 - Yueqing Tongda Wire Electric Factory - UL / CQC / C-US UL - imagem - 3
Microinterruptor unipolar - FSK-20-001 - Yueqing Tongda Wire Electric Factory - UL / CQC / C-US UL - imagem - 4
Microinterruptor unipolar - FSK-20-001 - Yueqing Tongda Wire Electric Factory - UL / CQC / C-US UL - imagem - 5
Microinterruptor unipolar - FSK-20-001 - Yueqing Tongda Wire Electric Factory - UL / CQC / C-US UL - imagem - 6
Microinterruptor unipolar - FSK-20-001 - Yueqing Tongda Wire Electric Factory - UL / CQC / C-US UL - imagem - 7
Microinterruptor unipolar - FSK-20-001 - Yueqing Tongda Wire Electric Factory - UL / CQC / C-US UL - imagem - 8
Microinterruptor unipolar - FSK-20-001 - Yueqing Tongda Wire Electric Factory - UL / CQC / C-US UL - imagem - 9
Guardar nos favoritos
Comparar
Mais informações no site da Yueqing Tongda Wire Electric Factory

Características

Configuração de contato
unipolar
Grau de proteção
UL
Norma
ENEC, CQC, C-US UL
Montagem
montado em circuito impresso, para PCI
Outras características
de corte, subminiatura
Corrente primária

MÍN: 0,1 A

MÁX: 3 A

Tensão

MÍN: 12 V

MÁX: 250 V

Temperatura de operação

MÍN: -25 °C
(-13 °F)

MÁX: 105 °C
(221 °F)

Descrição

Visão geral do produto
  • Modelo: FSK-20-001
  • Opções de corrente: 0,1A, 3A
  • Tensões: AC 125V / 250V, DC 12V / 24V
  • Aprovações: UL, cUL (CSA), VDE, ENEC, CQC


Características técnicas do interruptor
  • Classificação elétrica — 0,1A @ 250VAC (outra opção: 3A)
  • Força de operação — 1,0–2,5 N
  • Resistência de contato — ≤300 mΩ
  • Resistência de isolamento — ≥100 MΩ (medida a 500 VDC)
  • Tensão dielétrica — 500 V entre terminais não conectados; 1500 V entre terminais e estrutura metálica
  • Vida elétrica — ≥50.000 ciclos
  • Vida mecânica — ≥100.000 ciclos
  • Temperatura de operação — -25 a 105 °C
  • Frequência de operação — elétrica: 15 ciclos; mecânica: 60 ciclos
  • Resistência a vibração — frequência 10–55 Hz; amplitude 1,5 mm; três direções
  • Soldabilidade — >80% da parte imersa coberta; soldagem recomendada: 235 ±5 °C (imersão 2–3 s)
  • Resistência ao calor de soldagem — soldagem por imersão: 260 ±5 °C (5 ±1 s); soldagem manual: 300 ±5 °C (2–3 s)
  • Condições de teste — temperatura ambiente 20 ±5 °C; umidade relativa 65 ±5 %; pressão atmosférica 86–106 kPa


Especificações técnicas
  • Designação do modelo: FSK-20-001
  • Classificação elétrica: 0,1A @ 250VAC (opção alternativa 3A)
  • Força de operação: 1,0–2,5 N
  • Resistência de contato: ≤300 mΩ
  • Resistência de isolamento: ≥100 MΩ (500 VDC)
  • Tensão dielétrica: 500 V entre terminais não conectados; 1500 V entre terminais e estrutura metálica
  • Vida elétrica: ≥50.000 ciclos
  • Vida mecânica: ≥100.000 ciclos
  • Intervalo de temperatura de operação: -25 a 105 °C
  • Frequência de operação: elétrica 15 ciclos; mecânica 60 ciclos
  • Resistência a vibração: 10–55 Hz, amplitude 1,5 mm
  • Soldabilidade: >80% de cobertura; imersão recomendada: 235 ±5 °C por 2–3 s
  • Resistência térmica de soldagem: imersão 260 ±5 °C (5 ±1 s); manual 300 ±5 °C (2–3 s)
  • Condições de teste: 20 ±5 °C, 65 ±5 % UR, 86–106 kPa
  • Aprovações: UL, cUL (CSA), VDE, ENEC, CQC
