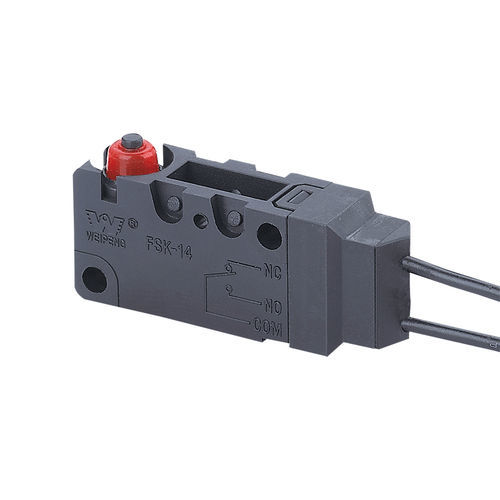

Microinterruptor de alavanca FSK-14-1-5A-037

SPSTà prova de águaIP67

Visão geral
Microinterruptor compacto de ação rápida FSK-14-1-5A-037, concebido para comutação de sinais e controlo em aplicações industriais e de eletrodomésticos. Exemplos de corrente: 5(2)A / 10(3)A; tensões AC 125 V / 250 V e DC 30 V. Aprovações: UL, cUL (CSA), VDE, ENEC, CQC.

Principais especificações técnicas

• Modelo: FSK-14-1-5A-037
• Exemplos de classificação eléctrica: 0,1A 250VAC (dados de tabela); classificações típicas 5(2)A / 10(3)A
• Força de atuação: 1,0–2,5 N
• Resistência de contacto: ≤300 mΩ
• Resistência de isolamento: ≥100 MΩ (500 VDC)
• Tensão dieléctrica: 500 V (entre terminais); 1500 V (entre terminais e estrutura metálica)
• Vida eléctrica: ≥50.000 ciclos
• Vida mecânica: ≥100.000 ciclos
• Intervalo de temperatura de funcionamento: -25 a 105 °C
• Frequência de funcionamento: eléctrica 15 ciclos; mecânica 60 ciclos
• Resistência a vibrações: 10–55 Hz, amplitude 1,5 mm
• Soldabilidade: >80% da parte imersa coberta; temperatura de soldagem por imersão 235±5 °C (2–3 s)
• Resistência ao calor da soldadura: imersão 260±5 °C (5±1 s); soldadura manual 300±5 °C (2–3 s)
• Condições de ensaio: ambiente 20±5 °C; humidade relativa 65±5% RH; pressão atmosférica 86–106 kPa

Aplicações

• Sistemas de controlo industrial e instrumentação
• Eletrodomésticos e controlos HVAC
• Telecomunicações e equipamento de escritório
• Eletrónica automóvel e sistemas auxiliares

Conformidade & qualidade

• Certificações: UL, cUL (CSA), VDE, ENEC, CQC
• Fabricado e testado segundo as condições elétricas e ambientais definidas nas especificações

Encomendas & disponibilidade

• Modelo padrão: FSK-14-1-5A-037. Outras configurações de contacto e classificações disponíveis sob pedido
• Contacte o fornecedor para ficha técnica, prazos, MOQ e amostras
