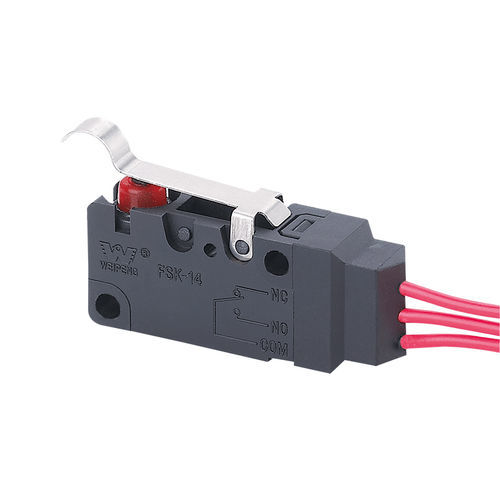

Microinterruptor SPDT FSK-14-5A-036

CQCC-US ULENEC

Visão geral do produto
Microinterruptor subminiatura de ação rápida para aplicações de controlo e sinalização. Correntes nominais: 5(2)A e 10(3)A. Tensões: AC 125V / 250V, DC 30V. Certificações: UL, cUL (CSA), VDE, ENEC, CQC.

Tabela de dimensões
Consulte a imagem da tabela de dimensões fornecida na página do produto.

Características técnicas do interruptor (tabela)
ITEM / (parâmetro técnico) / Valor
1) (Classificação elétrica) / 0.1A 250VAC
2) (Força de funcionamento) / 1.0 ~ 2.5N
3) (Resistência de contacto) / ≤ 300 mΩ
4) (Resistência de isolamento) / ≥ 100 MΩ (500 VDC)
5) (Tensão dielétrica) (entre terminais não conectados) / 500 V / 0.5 mA / 60 s
(entre terminais e a estrutura metálica) / 1500 V / 0.5 mA / 60 s
6) (Vida elétrica) / ≥ 50,000 ciclos
7) (Vida mecânica) / ≥ 100,000 ciclos
8) (Temperatura de funcionamento) / -25 ~ 105 °C
9) (Frequência de funcionamento) / (elétrica): 15 ciclos; (mecânica): 60 ciclos
10) (Resistência a vibrações) / Frequência: 10 ~ 55 Hz; Amplitude: 1.5 mm; Três direcções
11) (Soldabilidade) / Mais de 80% da parte imersa deve ser coberta por solda; Temperatura de soldagem: 235 ± 5 °C (Tempo de imersão): 2 ~ 3 s
12) (Resistência ao calor da solda) / (Soldagem por imersão): 260 ± 5 °C, 5 ± 1 s; (Soldagem manual): 300 ± 5 °C, 2 ~ 3 s
13) (Condições de teste) / Temperatura ambiente: 20 ± 5 °C; Humidade relativa: 65 ± 5 % HR; Pressão atmosférica: 86 ~ 106 kPa

Especificações técnicas

• Modelo: FSK-14-5A-036
• Correntes nominais: 5(2)A e 10(3)A
• Exemplo de classificação elétrica: 0.1A 250VAC
• Força de funcionamento: 1.0 ~ 2.5 N
• Resistência de contacto: ≤ 300 mΩ
• Resistência de isolamento: ≥ 100 MΩ (medida a 500 VDC)
• Rigidez dielétrica: 500 V (terminais não conectados), 1500 V (terminais para estrutura metálica); corrente de teste 0.5 mA, 60 s
• Vida elétrica: ≥ 50,000 ciclos
• Vida mecânica: ≥ 100,000 ciclos
• Intervalo de temperatura de funcionamento: -25 °C a 105 °C
• Frequência de funcionamento: elétrica 15 ciclos, mecânica 60 ciclos
• Vibração: 10–55 Hz, amplitude 1.5 mm, três direcções
• Soldabilidade: >80% da parte imersa coberta; temp. de solda 235 ± 5 °C, imersão 2–3 s
• Resistência térmica de solda: imersão 260 ± 5 °C (5 ± 1 s); soldagem manual 300 ± 5 °C (2–3 s)
• Condições de teste: 20 ± 5 °C, 65 ± 5 % HR, 86–106 kPa
• Certificações: UL, cUL (CSA), VDE, ENEC, CQC
