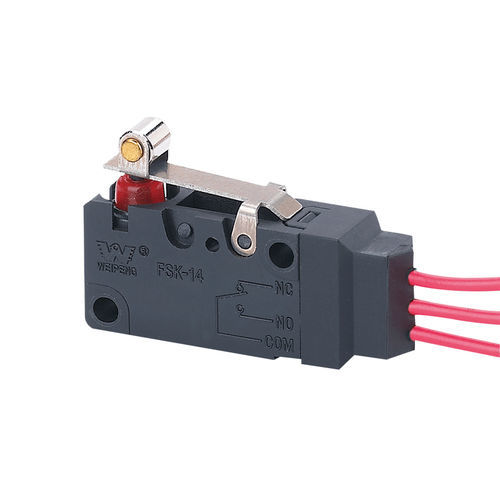

Microinterruptor de alavanca FSK-14-5A-035

SPDTà prova de águapara ambientes agressivos

Visão geral do produto
O FSK-14-5A-035 é um microinterruptor de fim de curso estanque com alavanca convencional momentânea e cabo pré-instalado de 200 mm. Está disponível com opções de corrente típicas até 10A a 125VAC/250VAC, adequado para aplicações que exigem um atuador selado e compacto para detecção de posição e controle.

Classificações básicas e aprovações

• Opções de corrente referenciadas: 5(2)A / 10(3)A
• Tensão: AC 125V / 250V, DC 30V
• Aprovações: UL, cUL (CSA), VDE, ENEC, CQC

Características técnicas do interruptor

• 1 — Classificação elétrica — 0.1A 250VAC
• 2 — Força de operação — 1.0 ~ 2.5 N
• 3 — Resistência de contato — ≤ 300 mΩ
• 4 — Resistência de isolamento — ≥ 100 MΩ (500 VDC)
• 5 — Tensão de isolamento — Entre terminais não conectados: 500 V / 0.5 mA / 60 s; Entre terminais e a estrutura metálica: 1500 V / 0.5 mA / 60 s
• 6 — Vida elétrica — ≥ 50.000 ciclos
• 7 — Vida mecânica — ≥ 100.000 ciclos
• 8 — Temperatura de operação — -25 ~ 105 °C
• 9 — Frequência de operação — Elétrica: 15 ciclos/min; Mecânica: 60 ciclos/min
• 10 — Resistência a vibração — Frequência: 10 ~ 55 Hz; Amplitude: 1.5 mm; Direções: três eixos
• 11 — Soldabilidade — >80% da parte imersa deve estar coberta por solda; Temperatura de soldagem: 235 ± 5 °C; Tempo de imersão: 2 ~ 3 s
• 12 — Resistência ao calor de solda — Soldagem por imersão: 260 ± 5 °C por 5 ± 1 s; Soldagem manual: 300 ± 5 °C por 2 ~ 3 s
• 13 — Condições de teste — Ambiente: 20 ± 5 °C; Humidade relativa: 65 ± 5 % RH; Pressão atmosférica: 86 ~ 106 kPa

Orientação ambiental
As condições ambientais influenciam de forma significativa a escolha de um microinterruptor estanque. Identifique poluentes atmosféricos, o líquido em contacto e a faixa de temperatura de operação exigida. Para ambientes severos ou críticos selecione um interruptor selado com a faixa de temperatura adequada. Microinterruptores de alta fiabilidade podem operar aproximadamente de -54 °C a 178 °C. Aplicações com requisitos de corrente superiores (por exemplo, detectores de nível que acionam bombas) devem utilizar interruptores com maior capacidade, como 20A ou 25A a 125VAC ou 250VAC.

Características / especificações técnicas

• Modelo: FSK-14-5A-035 (parte da série FSK-14)
• Correntes típicas referenciadas: 5(2)A, 10(3)A; exemplos até 10A a 125VAC/250VAC
• Classificação elétrica (listada): 0.1A 250VAC
• Força de operação: 1.0 ~ 2.5 N
• Resistência de contato: ≤ 300 mΩ
• Resistência de isolamento: ≥ 100 MΩ (500 VDC)
• Rigidez dielétrica: 500 V (entre circuitos), 1500 V (para estrutura metálica) sob condições de teste especificadas
• Vida elétrica: ≥ 50.000 ciclos; Vida mecânica: ≥ 100.000 ciclos
• Temperatura de operação: -25 °C a 105 °C
• Vibração: 10 ~ 55 Hz, amplitude 1.5 mm
• Detalhes de soldabilidade e resistência ao calor para soldagem por imersão e manual
• Condições de teste: 20 ± 5 °C; 65 ± 5 % RH; pressão atmosférica 86 ~ 106 kPa
• Certificações: UL, cUL (CSA), VDE, ENEC, CQC
