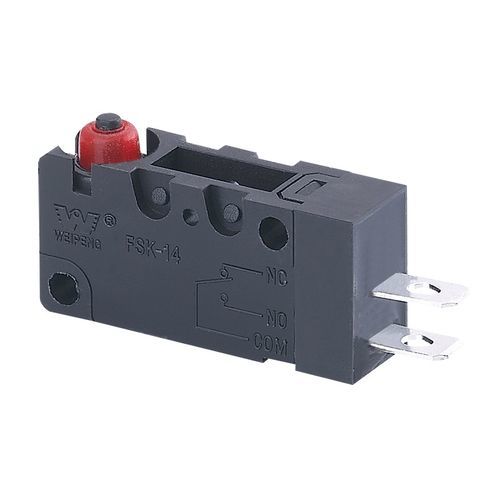

Interruptor de alavanca FSK-14-1X-5A-006-TD1

SPSTà prova de águaIP67

Visão geral do produto
O FSK-14-1X-5A-006-TD1 é um interruptor miniatura soldável projetado para aplicações de controlo elétrico compactas. Disponível com correntes nominais de 5(2)A e 10(3)A e tensões nominais AC 125V / 250V e DC 30V. Indicado para aplicações que exigem espaço reduzido e comutação fiável.

Especificações principais

• Modelo: FSK-14-1X-5A-006-TD1
• Correntes nominais exemplos: 5(2)A, 10(3)A
• Tensão nominal: AC 125V / 250V; DC 30V
• Exemplo de classificação elétrica: 0.1A 250VAC
• Força de accionamento: 1.0 ~ 2.5 N
• Resistência de contacto: ≤ 300 mΩ
• Resistência de isolamento: ≥ 100 MΩ (a 500 VDC)
• Tensão dielétrica: 500 V entre terminais; 1500 V entre terminais e blindagem metálica

Características técnicas

• Classificação elétrica (exemplo): 0.1A 250VAC
• Força de accionamento: 1.0 ~ 2.5 N
• Resistência de contacto: ≤ 300 mΩ
• Resistência de isolamento: ≥ 100 MΩ (a 500 VDC)
• Tensão dielétrica: 500 V (entre terminais não ligados), 1500 V (entre terminais e estrutura metálica)
• Vida elétrica: ≥ 50.000 ciclos
• Vida mecânica: ≥ 100.000 ciclos
• Temperatura de funcionamento: -25 ~ 105 °C
• Frequência de operação: elétrica 15 ciclos/min; mecânica 60 ciclos/min
• Vibração: 10 ~ 55 Hz; amplitude 1,5 mm; três direcções, 1 hora cada

Soldagem e montagem

• Soldabilidade: >80% da parte imersa deve ser coberta por solda
• Soldagem por imersão: 235 ± 5 °C; tempo de imersão: 2 ~ 3 s
• Resistência ao calor de soldagem — Imersão: 260 ± 5 °C, 5 ± 1 s
• Resistência ao calor de soldagem — Soldagem manual: 300 ± 5 °C, 2 ~ 3 s

Conformidade e encomenda

• Aprovações: UL, cUL (CSA), VDE, ENEC, CQC
• Quadro de tamanhos: imagem do quadro de tamanhos disponível na página do produto
• Condições de teste recomendadas: 20 ± 5 °C, HR 65 ± 5 %, pressão atmosférica 86 ~ 106 kPa
• Aplicações típicas: controlo industrial, instrumentação, dispositivos elétricos compactos
