Microinterruptor de alavanca FSK-14-1X-5A-030-TD1.125
SPSTà prova de águaIP67

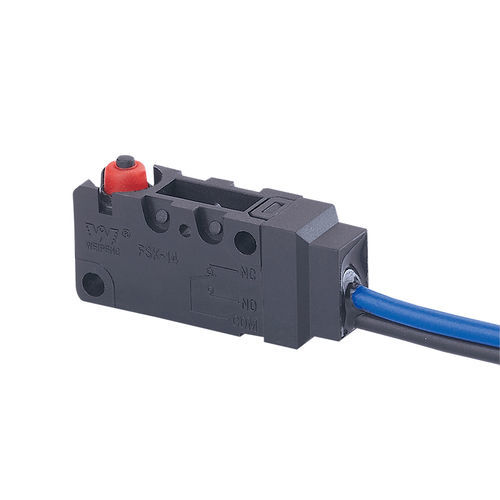

Microinterruptor de alavanca - FSK-14-1X-5A-030-TD1.125 - Yueqing Tongda Wire Electric Factory - SPST / à prova de água / IP67
Microinterruptor de alavanca - FSK-14-1X-5A-030-TD1.125 - Yueqing Tongda Wire Electric Factory - SPST / à prova de água / IP67
Guardar nos favoritos
Comparar
Mais informações no site da Yueqing Tongda Wire Electric Factory

Características

Tipo
de alavanca
Configuração de contato
SPST
Grau de proteção
UL, à prova de água, IP67
Norma
CQC, C-US UL
Outras características
CA, de corte, de rearme, selado, micro
Corrente primária

5 A, 10 A

Tensão

125 V, 250 V

Diâmetro / comprimento

37,1 mm
(1,5 in)

Temperatura de operação

MÍN: -25 °C
(-13 °F)

MÁX: 85 °C
(185 °F)

Largura

10,3 mm
(0,4 in)

Altura

15,9 mm
(0,6 in)

Descrição

Visão geral do produto
  • Modelo: FSK-14-1X-5A-030-TD1.125 (série FSK-14 Big)
  • Corrente nominal: 5(2)A / 10(3)A
  • Tensão nominal: AC 125V / 250V, DC 30V
  • Certificações: UL, cUL (CSA), VDE, ENEC, CQC
  • Aplicações típicas: painéis de controle, instrumentação e equipamentos elétricos que exigem comutação instantânea compacta


Tabela de tamanhos
Imagem da tabela de tamanhos disponível na página do produto.

Características técnicas do interruptor
  • Classificação elétrica (detalhada): 0,1A @ 250VAC
  • Força de operação: 1,0–2,5 N
  • Resistência de contato: ≤ 300 mΩ
  • Resistência de isolamento: ≥ 100 MΩ (500 VDC)
  • Tensão dielétrica: 500 V (0,5 mA / 60 s) entre terminais não conectados; 1500 V (0,5 mA / 60 s) entre terminais e estrutura metálica
  • Vida elétrica: ≥ 50.000 ciclos
  • Vida mecânica: ≥ 100.000 ciclos
  • Temperatura de operação: -25 a 105 °C
  • Frequência de operação: elétrica 15 ciclos/min; mecânica 60 ciclos/min
  • Resistência a vibrações: 10–55 Hz, amplitude 1,5 mm, três direções
  • Soldabilidade: ≥ 80% das partes imersas devem ser cobertas com solda; soldagem por onda: 235±5 °C, tempo de imersão 2–3 s
  • Resistência ao calor de soldagem: soldagem por imersão 260±5 °C, 5±1 s; soldagem manual 300±5 °C, 2–3 s
  • Condições de teste: temperatura ambiente 20±5 °C; humidade relativa 65±5% RH; pressão atmosférica 86–106 kPa


Especificações técnicas
  • Modelo: FSK-14-1X-5A-030-TD1.125
  • Corrente: 5(2)A / 10(3)A
  • Tensão: AC 125V / 250V; DC 30V
  • Certificações: UL, cUL (CSA), VDE, ENEC, CQC
  • Classificação elétrica (detalhada): 0,1A @ 250VAC
  • Força de operação: 1,0–2,5 N
  • Resistência de contato: ≤ 300 mΩ
  • Resistência de isolamento: ≥ 100 MΩ (500 VDC)
  • Tensão dielétrica: 500 V/0,5 mA/60 s (entre terminais não conectados); 1500 V/0,5 mA/60 s (entre terminais e estrutura metálica)
  • Vida elétrica: ≥ 50.000 ciclos
  • Vida mecânica: ≥ 100.000 ciclos
  • Temperatura de operação: -25 a 105 °C
  • Frequência de operação: elétrica 15 ciclos/min; mecânica 60 ciclos/min
  • Vibrações: 10–55 Hz, amplitude 1,5 mm
  • Soldagem / Resistência ao calor: soldagem por imersão 260±5 °C 5±1 s; soldagem manual 300±5 °C 2–3 s; soldabilidade ≥ 80 %; refusão 235±5 °C 2–3 s
  • Condições de teste: 20±5 °C; 65±5% RH; 86–106 kPa

Catálogos

Não estão disponíveis catálogos para este produto.

Ver todos os catálogos da Yueqing Tongda Wire Electric Factory
Mais informações no site da Yueqing Tongda Wire Electric Factory
