Microinterruptor SPDT FSK-14-5A-007-TD1.125

C22.2CQCC-US UL

Visão geral do produto

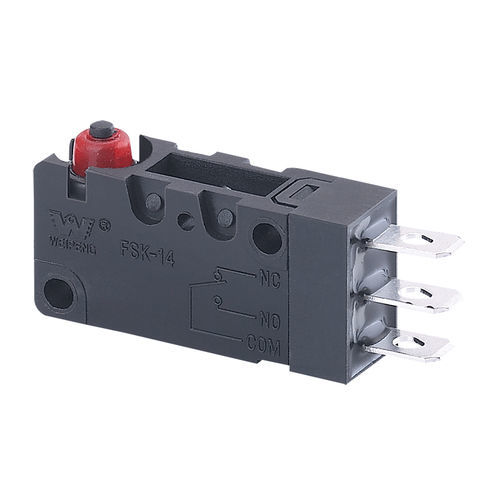

Microinterruptor FSK-14-5A-007-TD1.125. Correntes nominais 5(2)A e 10(3)A com classificação de contato 0.1A 250VAC. Aplicável a AC 125V/250V e 30 V CC. Aprovações: UL, cUL (CSA), VDE, ENEC, CQC.

Tabela de dimensões
Consulte a imagem da tabela de dimensões do produto para detalhes dimensionais e pontos de fixação.

Características técnicas do interruptor

• 1 - (Classificação elétrica): 0.1A 250VAC
• 2 - (Força de operação): 1.0 ~ 2.5N
• 3 - (Resistência de contato): ≤ 300mΩ
• 4 - (Resistência de isolamento): ≥ 100MΩ (500VDC)
• 5 - (Tensão dielétrica): Entre terminais não conectados: 500V / 0.5mA / 60s; Entre terminais e estrutura metálica: 1500V / 0.5mA / 60s
• 6 - (Vida elétrica): ≥ 50.000 ciclos
• 7 - (Vida mecânica): ≥ 100.000 ciclos
• 8 - (Temperatura de operação): -25 ~ 105°C
• 9 - (Frequência de operação): Elétrica: 15 ciclos/min; Mecânica: 60 ciclos/min
• 10 - (Resistência a vibração): Frequência: 10 ~ 55Hz; Amplitude: 1.5mm; Três direções
• 11 - (Soldabilidade): ≥ 80% da parte imersa deve estar coberta com solda; Temperatura de soldagem: 235±5°C; Tempo de imersão: 2 ~ 3s
• 12 - (Resistência ao calor de soldagem): Soldagem por imersão: 260±5°C 5±1s; Soldagem manual: 300±5°C 2 ~ 3s
• 13 - (Condições de teste): Temp. ambiente: 20±5°C; Umidade relativa: 65±5% RH; Pressão atmosférica: 86 ~ 106 kPa

Especificações

• Classificação elétrica: 0.1A 250VAC
• Correntes nominais: 5(2)A e 10(3)A
• Força de operação: 1,0–2,5 N
• Resistência de contato: ≤ 300 mΩ
• Resistência de isolamento: ≥ 100 MΩ (500 VDC)
• Tensão dielétrica: 500 V (entre terminais), 1500 V (entre terminais e estrutura metálica)
• Vida elétrica: ≥ 50.000 ciclos
• Vida mecânica: ≥ 100.000 ciclos
• Temperatura de operação: -25 a 105 °C
• Vibração: 10–55 Hz, 1,5 mm amplitude, três direções
• Soldabilidade: ≥ 80% de cobertura por imersão; parâmetros de soldagem e resistência térmica conforme especificado
• Condições de teste: 20±5°C, 65±5% RH, 86–106 kPa
