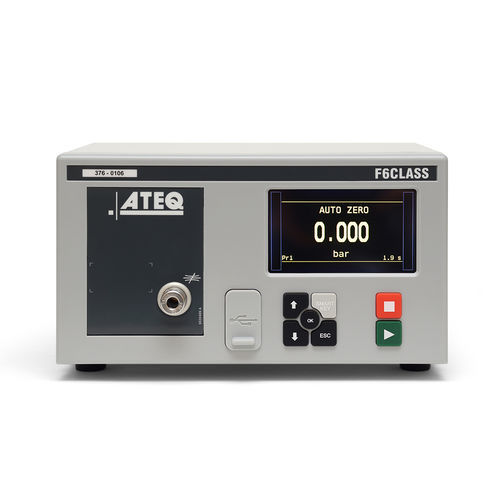

差動圧力低下式リークテスター F6 CLASS

空圧式梱包用航空用

製品概要
50年以上にわたり、世界で275,000台以上が5,000社以上の顧客に導入されている実績を持つATEQが、漏れ試験器 F6 CLASS を発表します。新しい電子モジュール、測定モジュール、インターフェース、アクセサリを採用し、エントリーレベルの産業用テスターとして迅速かつ高精度な試験サイクルを実現します。

用途

• 自動車
• 家庭用機器
• 医療
• 航空宇宙
• 防衛
• 流体および電気部品
• 食品・化粧品パッケージ
• モバイルおよびウェアラブル電子機器

特長

• 差圧減衰によるリーク測定
• 16プログラム
• オンライン設定（USB経由）
• 2言語表示（英語＋1言語）
• 校正リークを用いた前面パネルでの手動校正
• 内部メモリまたはUSBキーへのデータ保存

試験モード

• ΔP（Pa, 1/10 Pa）
• ΔP/t（Pa/s, 1/10 Pa/s）
• 流量単位（sccm、mm3/s、cm3/s、cm3/min、cm3/h…）

環境
ROHS 規格

柔軟な通信形式

• RS232：プリンタ、Modbus RTU
• USB スレーブ：PC監視（WinAteq 300、sesame）
• USB マスター：パラメータおよび結果転送用USBキー

測定特性
圧力降下測定
レンジ — 精度* — 最大分解能
0 – 500 Pa — ±(1.5% 読値 + 1 Pa) — 0.1 Pa

試験圧力測定
レンジ — 精度* — 最大分解能
-1 < F.S. < 1 bar — ±(1.5% 圧力 + 3 hPa) — 0.1% F.S.
1 < F.S. < 5 bar — ±(1.5% 圧力 + 7.5 hPa) — 0.1% F.S.
5 < F.S. < 10 bar — ±(1.5% 圧力 + 15 hPa) — 0.1% F.S.
*高精度モード

本体仕様

• 重量：7 Kg
• 寸法（WxHxD）：254 x 150 x 170 mm
• 全体寸法（WxHxD）：254 x 150 x 256 mm

電源

• 24 VDC / 2 A

温度

• 動作：+5°C 〜 +45°C
• 保管：0°C 〜 +60°C

インターフェース

• 分かりやすく直感的なメニュー操作を備えたカラグラフィック画面
• SMART KEY：ユーザ機能を割り当て可能なプログラムキー

エア供給

• 制御空気：4/6 bar
• 供給圧：試験圧より1または2 bar 高いこと
• クリーンで乾燥した空気
• 適用する空気品質規格：ISO 8573-1

オプション

• 自動給気または電子レギュレータ
• シールコネクタ制御用の2つの空気出力

技術
差圧減衰は参照容積を使用して被検体を試験し、両方の容積が同時に影響を受けるため周囲圧力や温度変動を補償します。被検体の漏れだけがトランスデューサ膜の動きを引き起こします。トランスデューサは大気に対する圧力降下ではなく2つの回路間の差圧を測定するため、試験圧によって精度が低下しません。

デセンサライズド試験
このモードは、必要な不合格レベルが差動センサのフルスケールを超える大きな漏れを測定する際に使用します。試験圧は被検体の入口に印加され、測定は圧力センサで行います。

技術仕様

• 型式：F6 CLASS
• ブランド：ATEQ
• 測定原理：差圧減衰
• 試験プログラム数：16
• 試験モード：ΔP、ΔP/t、流量単位（sccm、mm3/s、cm3/s、cm3/min、cm3/h…）
• 圧力降下測定範囲：0–500 Pa — 精度：±(1.5% 読値 + 1 Pa) — 分解能：0.1 Pa
• 試験圧測定の範囲と精度：TEST PRESSURE MEASUREMENT 範囲参照
• 重量：7 Kg
• 寸法（WxHxD）：254 x 150 x 170 mm — 全体：254 x 150 x 256 mm
• 電源：24 VDC / 2 A
• 動作温度：+5°C 〜 +45°C — 保管：0°C 〜 +60°C
• インターフェース & 通信：カラグラフィック画面、SMART KEY、RS232（プリンタ、Modbus RTU）、USB スレーブ（PC監視）、USB マスター（パラメータ/結果転送用USBキー）
• データ保存：内部メモリまたはUSBキー
• 対応言語：英語＋1言語
• 環境準拠：ROHS 規格
• エア供給：制御 4/6 bar；試験圧は試験圧より1または2 bar 大きいこと；クリーンで乾燥した空気；ISO 8573-1 推奨
