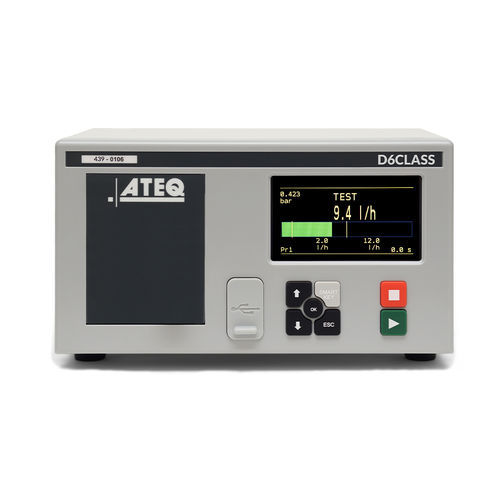

PROFIBUS試験機 D6 CLASS

フィールドバス用流量層流

概要
50年以上の実績と世界で300,000台の設置を経て、ATEQはD6 CLASS流量テスターを発表します: 新しい電子モジュール、新しい測定モジュール、新しいインターフェース、新しいアクセサリにより品質管理が向上し、迅速かつ正確なリーク/流量試験サイクルを実現します。

用途

• 流量管理: コンロ、オーブン、バルブ、ガス蛇口、ガスバーナー、ライター
• 漏れ検出: バルブシート、ギアボックス、油圧部品、モーター
• エアロゾル、インジェクターおよび同様の部品の検査

特長

• 直接試験または間接試験での流量測定
• 連続測定モード
• 広い流量測定レンジ
• USA単位、SI単位およびカスタム単位に対応
• 標準条件またはカスタム条件での測定
• 公称圧力への流量の再計算
• 測定要素を1つのモジュールに完全統合
• 128プログラム
• 真空から10 barまでの機械式または電子式レギュレータ
• USBによるオンライン設定
• 2言語対応（英語＋1言語）
• 前面パネルでの校正（校正リーク使用）
• 内部メモリまたはUSBキーへのデータ保存

柔軟な通信形式

• RS232: プリンタ、Modbus RTU
• スレーブUSB: PC監視（WinAteq 300、Sesame）
• マスターUSB: 転送用USBキー（パラメータ、結果、...）
• オプションFieldbus: Profibus、DeviceNet、Profinet、Ethernet/IP、Modbus RTU

環境
RoHS規格

測定範囲（流量測定）
範囲 l/h — 精度 — 最大分解能 l/h
1 — ± (2.5% F + 0.001 l/h) — 0.0001
5 — ± (2.5% F + 0.005 l/h) — 0.0001
30 — ± (2.5% F + 0.03 l/h) — 0.001
80 — ± (2.5% F + 0.08 l/h) — 0.001
150 — ± (2.5% F + 0.15 l/h) — 0.01
500 — ± (2.5% F + 0.5 l/h) — 0.01
1500 — ± (2.5% F + 1.5 l/h) — 0.1
4000 — ± (2.5% F + 4 l/h) — 0.1
10000 — ± (2.5% F + 10 l/h) — 1
F = 流量

オプション

• シリーズ5と互換の9入力/5ローカル出力
• 電子レギュレータ
• 外部自動化用にプログラム可能な6入力/6出力 24 V
• 外部キャピラリー: テストポート近傍
• 遮断/排出/バイパスバルブ
• シールコネクタ制御用の2つの空気圧出力
• 結果アーカイブ用メモリーカード（最大400,000件）

技術
層流（ラミナ）方式の測定原理: ガスは較正された流量管を通り、差圧変換器で測定される圧力降下を発生します。ラミナ要素の入口と出口の圧力差を測定して流量を決定します。試験部品の圧力は専用センサで測定されます。

資料
データシートおよび製品パンフレットあり（English）。

仕様

• 型式: D6 CLASS
• 重量: 7 Kg
• 寸法 (W x H x D): 250 x 150 x 360 mm
• 電源: 24 VDC / 2 A または 100-240 VAC / 50 W
• 動作温度: +5°C 〜 +45°C
• 保存温度: 0°C 〜 +60°C
• インターフェース: メニュー駆動のグラフィックカラースクリーン; プログラム可能なSMART KEYボタン
• エア供給: 清浄かつ乾燥した空気; エア品質基準を適用 (ISO 8573-1)
