ヘリウムガス充填および真空装置 Smart Charge 5

移動式自動車用途自動

概要

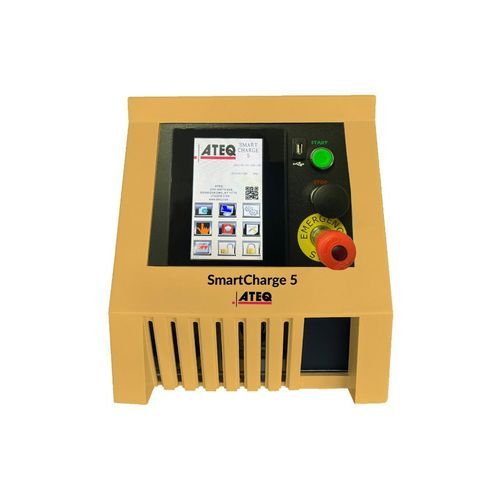

Smart Charge 5 は、グロスリーク試験を内蔵した完全自動かつ設定可能な排気およびトレーサーガスによる充填システムです。ヘリウムや水素などのトレーサーガスで部品を事前充填し、リーク試験前や制御された排気・加圧を必要とする用途に使用されます。

特長

• 7インチカラータッチスクリーン（177.8 mm）
• 携帯可能な設計
• データロギング（Ethernet、前面USB）
• 3単位選択可能なデジタル部品圧力表示
• パスワード保護によるアクセス制御
• 最大50件のパートレシピ対応
• 完全自動サイクル運転

性能
基本ユニットは約25" Hg（最終真空約25.5" Hg）までの排気、真空減衰試験、トレーサーガスによるバックフィルを最大700 psigまで実行します。排気レベルとバックフィル圧はテスト要件に応じて設定可能です。

主な機能

• 最大10箇所のリーク位置を含むレシピ機能、各位置の滞留時間はユーザ設定可能
• シリアルプリンタ出力
• Ethernet経由のデータロギングおよび前面USBによるデータ取得
• グラフィカルなカラーHMIタッチスクリーン
• 外部治具等用の2入力および2出力（設定可能）
• トレーサー飽和を防ぐグロスリークテスト内蔵
• 不正な変更を防止するパスワード保護

標準機能

• 最大充填圧力700 psig（設定可能）
• 最大50件のパートレシピを保存可能
• システム設定・診断用の7インチカラーHMI
• 圧力トランスデューサの16ビットアナログ入力分解能
• 必要な制御、計測、バルブを全て含むシステム構成
• 3 CFM オイルフリー排気ポンプ（空気駆動ベンチュリ）
• 制御用Allen-Bradley MicroLogix 1400 PLC
• 前面USBポートによるデータ保存・取得

オプション

• アナログI/O拡張
• ユーザI/Oパッケージ
• シリアルプリンタ
• 低圧モード（0–20 psig）
• 最大700 psigまでの窒素充填機能
• バーコードスキャナ機能

メイン監視表示
システム監視、レシピ選択、診断用の主要オペレータHMI。部品圧力やリーク率をグラフィカルに表示します。

技術仕様

• 電源：ユニバーサル電圧 110 VAC または 220 VAC、50–60 Hz、定格 6.5 A
• 外形寸法（WxHxD）：344 x 395 x 618 mm（13.5" x 15.5" x 24.4"）
• ユーティリティ接続：1/4" NPT メス；部品排気用 1/2" NPT メス
• 圧力トランスデューサ：分解能 0.01 psi；精度 ±0.25%
• バルブ：エポキシ封止型の高速引き式ソレノイド
• マニフォールド：シームレス配管と圧縮継手；700 psig にて 1.0 × 10^-6 atm-cc/sec のヘリウム漏れ試験済み
• 製品排気ポンプ：空気駆動ベンチュリ、最終真空約25.5" Hg
• エレクトロニクス：マイクロプロセッサベースの PLC 制御
• 計測：部品圧力とリーク率をオペレータ画面にデジタル表示

適用分野
自動車、航空宇宙、医療機器、産業部品など、製造ラインのリーク試験プロセスでの事前充填・排気制御用途に適しています。
