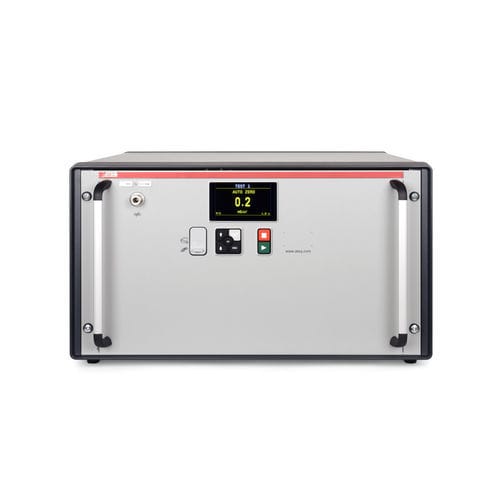

差動圧力低下式リークテスター F670LV

コンテナ用容器用自動車用

概要
F670LVは最大約200 Lの非常に大きな容積を対象としたリークテスターで、差圧減衰法に基づく特許技術DNC（Differential Noise Canceling）と高感度圧力トランスデューサを組み合わせています。ATEQのF670LVとDNCにより、0.1 Pa/s未満の圧力低下を検出できます。大型かつ柔軟な部品の信頼性の高い検査に適しています。

用途

• タンクや大型ハウジングなどの大容積部品
• 電気自動車用バッテリーハウジングなど、バックグラウンドノイズに敏感な大型EV部品
• 検査台や生産ラインへの組み込み（エンドオブラインやインプロセス検査）

特長

• 128プログラムでプロセスに柔軟対応
• 大流量バルブにより部品の高速充填・処理が可能
• 電子部・空気系の完全統合によりコンパクト設置
• 通信：RS232、USB；フィールドバスはオプション
• 環境：ROHS準拠

計測特性

• DNCにより0.1 Pa/s未満の微小な圧力低下を検出可能な高感度圧力センサを搭載

操作インターフェース

• WINATEQ 300：プログラム管理とデータ処理用のグラフィカルインターフェース

仕様（主要項目）

• 本体：質量 35 Kg；外形寸法（HxWxD）H295 x W520 x D550 mm
• 電源：24 V DC / 1.6 A
• 温度：動作 +5°C〜+45°C；保存 0°C〜+60°C
• エア供給：清浄で乾燥した圧縮空気を使用；空気品質はISO 8573-1に準拠；試験圧入力は外部レギュレータが必要

オプション

• I/O連携用 9入力／5出力
• フィールドバス（オプション）：PROFIBUS、DeviceNet、PROFINET、EtherNet/IP、EtherCAT、Modbus RTU
• 自動化用 空圧出力 2系統

データシート / ブローシャ
製品詳細ブローシャとDNCリーフレットを多言語で用意しています（機能、仕様記載）。

技術

• DNC（Differential Noise Canceling）はバックグラウンドノイズを補正し、騒音の多い工場環境でもより迅速かつ正確なリーク測定を可能にします

DNCが対処する工場内の影響

• 温度変動（扉の開閉、換気、HVAC）
• 圧力変動（時間帯、天候）
• 振動（機械の動き、フォークリフト、近接作業）

リーク測定の改善
DNC機能はバックグラウンドの影響を補正することで測定値を安定化し、リークセンサーへの影響を低減します。

技術仕様

• モデル：F670LV
• 試験方式：差圧減衰法（DNC搭載）
• 感度：0.1 Pa/s未満の圧力低下を検出
• プログラム数：128
• バルブ：大流量バルブで高速ハンドリング
• 通信：RS232、USB；フィールドバスはオプション
• 電源：24 V DC / 1.6 A
• 重量：35 Kg
• 寸法：H295 x W520 x D550 mm
• 動作温度：+5°C〜+45°C；保存温度：0°C〜+60°C
• エア：ISO 8573-1に準拠した清浄で乾燥した空気；外部レギュレータ必要
• 規格：ROHS
