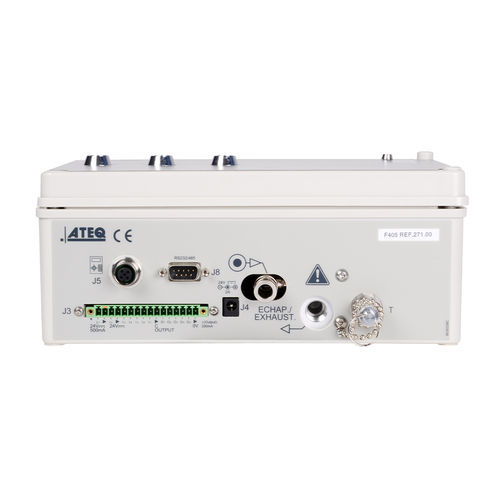

圧力式漏れ検知器 F405

圧力低下式圧縮空気用エアロゾル

概要
F405はリモコンRC6 miniと組み合わせて使用するコンパクトな生産向けリークディテクタです。圧力低下方式の基本的な漏れ試験を工業生産ラインで低コストかつ容易に導入できるよう設計されています。

用途

• 自動車：ショックアブソーバー、ギアボックス、タンクキャップ、キャブレター、逆止弁、シリンダーヘッド、フィルター、ラジエーター、シール、シリンダー、エンジン油・冷却回路
• 家庭用機器：ボトル、パーコレーター、コンロ、スチームアイロン、オーブン、洗濯機
• 医療：カテーテル、透析機器、マイクロピペット、樹脂製コック、ドレーンバッグ、注射器、バルブ
• 包装：エアロゾル缶とバルブ、トリガーポンプ、インクカートリッジ、化粧品ボトル、食品用袋

主な特長

• 圧力降下（Pressure-decay）による漏れ試験
• 500 Pa〜100 kPaの選択可能な広い測定範囲
• 試験モード：ΔP（Pa、1/10 Pa）、ΔP/Δt（Pa/s、1/10 Pa/s）、流量単位（mm3/s、cm3/s、cm3/min、cm3/h）
• 閉塞試験など、用途に応じた追加モード
• ユーザープログラム 8件
• 入力5 / 出力4でプロセス統合が可能
• 制御盤取り付けに適したDINレール固定

測定特性 — 圧力測定

• 選択可能な範囲：-800 mbar〜-20 mbar、50〜500 mbar、0.2〜5 bar、0.5〜10 bar（範囲選択により分解能が変わります）
• 代表的精度：読み取り値の4％
• 分解能：低レンジで1 Pa、上位レンジで10 Pa

仕様

• 外形：質量 5 kg；寸法（W×H×D）240 x 137 x 120.7 mm；筐体：ABS
• 電源：24 VDC / 2 A または 100–240 VAC / 50 W
• 温度：動作 0 °C〜+45 °C；保存 0 °C〜+60 °C
• インターフェース：結果表示（合格品 – サイクル中 – 不良品）
• エア供給：清浄・乾燥空気；ISO 8573-1 の品質基準を適用
• プログラム / I/O / 取付：8プログラム；入力5 / 出力4；DINレール固定

オプション

• 空気配管キット（機械式レギュレータ、マノメータ、チューブカッター、チューブ、継手等）

技術
F405はピエゾ圧力センサを用いた標準的な圧力降下法を採用します。部品内圧と大気圧を比較して微小な圧力低下を検出する手法で、極端な高精度や非常に短いサイクル時間を必要としない用途に適しています。標準のリークテストモードと、試験圧を部品入口に印加しセンサで測定するデセンシタイズドモードに対応します。

モデル

• モデル：F405（生産試験用コンパクトリークディテクタ）
