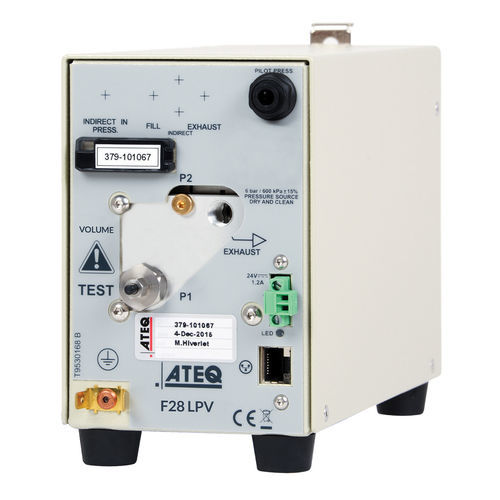

真空リークテスター F28 LPV

絶対圧力低下式空圧式油圧式

概要
F28 LPV は ATEQ の F28 シリーズに属する真空減衰／圧力低下型の漏れ検査器です。試験対象の近傍にコンパクトに設置することで、最適な測定条件を確保します。装置はプログラム可能で、F28 Control インターフェースによる監視が可能です。

用途

• 包装・ブリスター検査
• 腕時計・小型機器
• 携帯電話・電子筐体
• 空気・油圧継手

主な特長

• 圧力低下による漏れ測定（真空）
• 高真空下での蒸発による水漏れ検出
• 外部レギュレーター不要のスマート圧力調整（自動充填、オプション）
• 電子制御（オプション）
• 測定単位：Pa、Pa/s、sccm、µg/min（H2O）
• コンパクト寸法：H 141.5 x L 225 x D 97 mm
• 充填・排出バルブ内蔵
• Ethernet ネットワーク（Modbus TCP/IP）で最大 50 モジュール対応
• DIN レール取付け
• RoHS 準拠

測定特性
圧力低下測定（絶対）：範囲 0.05〜110 kPa — 分解能 1 Pa — 精度*: 2% F.S.
真空減衰：範囲 最大 2000 Pa — 分解能 1 Pa — 精度*: 2% F.S.
*精度 = 直線性 + 再現性 + ヒステリシス

技術
標準的な圧力低下法は、ピエゾ圧力センサーを用いて試験部の圧力と大気圧を比較します。小さな圧力変化を検出し、極めて高精度や非常に短いサイクルタイムを必要としない用途に適しています。

外観／重量

• 重量：約 3.5 kg

電源

• 電圧：24 V DC / 1.6 A
• メインアダプター付属：110–230 V AC

エア供給

• 清浄で乾燥した空気が必要
• 空気品質基準：ISO 8573-1
• 試験圧力入力には外部レギュレーターが必要

温度

• 動作温度：+5 °C〜+45 °C
• 保管温度：0 °C〜+60 °C

技術仕様

• 型式：F28 LPV
• 測定原理：真空減衰／圧力低下（ピエゾセンサー）
• 試験圧力（絶対）：0.05〜110 kPa；分解能 1 Pa；精度 2% F.S.（直線性＋再現性＋ヒステリシス）
• 真空減衰範囲：2000 Pa；分解能 1 Pa；精度 2% F.S.
• 使用可能単位：Pa、Pa/s、sccm、µg/min（H2O）
• 寸法（mm）：H 141.5 x L 225 x D 97
• 重量：約 3.5 kg
• 電源：24 V DC / 1.6 A（110–230 V AC アダプター付属）
• ネットワーク：Ethernet（Modbus TCP/IP）最大 50 モジュール
• 取付：DIN レール
• 内蔵バルブ：充填および排出
• 空気：ISO 8573-1 に準拠した清浄で乾燥した空気；試験圧力入力は外部レギュレーター必要
• 動作温度：+5 °C〜+45 °C；保管温度：0 °C〜+60 °C
• 適合：RoHS
