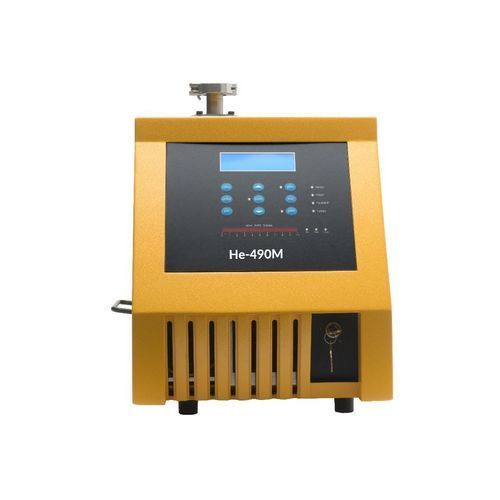

ヘリウム漏れ検知器 He-490M

分光ヘリウム式におい嗅ぎ

概要
He-490M は、産業用途向けに設計されたヘリウム質量分析計方式のターンキー真空漏れ検知システムです。高感度とモジュラー設計、PLC 制御を組み合わせており、生産ラインや試験ステーションへの統合が容易です。ワンタッチの自動運転で迅速な起動と再現性のある試験を実現します。

ハイライト

• ヘリウム質量分析法：業界をリードする感度と精度
• 20 年以上稼働する実績ある信頼性
• カスタム配置と迅速なメンテナンスを可能にするモジュラー設計
• 迅速な応答と据え置き／持ち運び可能な構成
• パスワード保護によるアクセス制御
• ヘリウム質量分析は他の方法に比べ≥1000×の感度

用途

• 自動車
  • エアコンシステム
  • ラジエーター
  • 排気系
  • トランスミッション
• 電動モビリティ
  • バッテリーパック
  • ポーチ・セル
  • モジュール・ハウジング
• パッケージ
  • エアロゾルキャップ
  • プラスチックバッグ・ボトル
  • スプレー容器
• 電子機器
  • ハードディスク
  • ディスプレイ・テレビ画面
  • カメラレンズ
• 医療
  • ブリスターパック
  • フルードバッグ
  • フィルター・一次使用デバイス

機能

• 性能: 感度 — システムモード 最小検出ヘリウム漏れ率 2.5 x 10^-9 atm-cc/sec；スニッフモード 最小検出ヘリウム漏れ率 2.5 x 10^-7 atm-cc/sec。応答時間 — システムモード < 1.0 秒；スニッフモード < 1.5 秒。起動時間 — ワンタッチ自動運転；コールドスタート < 3 分；スタンバイ起動 < 1 分。
• 表示 / 測定範囲: システムモード：PLC 統合用 0–10 V 出力；漏れ率はシステム較正ガスに合わせて設定。スニッフモード：直接読み取り 10^-3〜10^-7 atm-cc/sec He。インターフェース信号：Auto-Zero、Ready、Leak Rate、Fault。

主な特長

• コールドスタート < 3 分
• スタンバイ起動 < 1 分
• ワンタッチ自動運転
• ハード真空漏れ検知システム
• カスタム配置可能なモジュラー構成
• プロセス統合向け PLC 制御
• 前面パネルのキー ロックアウト
• ターボ回転数 600〜1500 Hz 可変
• 内部ファストクリーンアップスニッフマニホールドを含む
• スニッフと真空試験モード間の迅速な切替
• 自動ピークサイクル
• 主要コンポーネントに対する 5 年保証

オプション

• 24 Vdc 制御
• 110 Vdc 制御
• 大気スニッフモジュール
• サイドマウント構成
• ボトムマウント構成
• 電気コンバータボックス

技術仕様

• 型番: He-490M
• タイプ: ヘリウム質量分析計式漏れ検知器（真空）
• 感度（システムモード）: 2.5 x 10^-9 atm-cc/sec He
• 感度（スニッフモード）: 2.5 x 10^-7 atm-cc/sec He
• 応答時間: < 1.0 s（システム）、< 1.5 s（スニッフ）
• 起動時間: コールドスタート < 3 分；スタンバイ起動 < 1 分
• 電源: 115/220 VAC、50/60 Hz、4 A（その他電圧は要望に応じて対応）
• 寸法: W344 x H395 x D618 mm
• 高真空ポンプ: 53 c/秒 空冷ターボ分子ポンプ
• 機械（前）ポンプ: 外付け前段ポンプ、標準 7 CFM
• バルブ: 高真空対応ソレノイド前線アイソレーション
• 吸気系: 外部取り付け PLC 制御バルブ（DC または AC オプション）
