共晶チップ用マイクロ シーラー Esec 2100 hS
ダイアタッチ用エポキシ自動

共晶チップ用マイクロ シーラー - Esec 2100 hS  - BE Semiconductor Industries N.V. - ダイアタッチ用 / エポキシ / 自動
共晶チップ用マイクロ シーラー - Esec 2100 hS  - BE Semiconductor Industries N.V. - ダイアタッチ用 / エポキシ / 自動
共晶チップ用マイクロ シーラー - Esec 2100 hS  - BE Semiconductor Industries N.V. - ダイアタッチ用 / エポキシ / 自動 - 画像 - 2
お気に入りに追加する
商品比較に追加する

特徴

技術
エポキシ, ダイアタッチ用, 共晶
操作方法
自動
応用
半導体産業用
その他の特徴
高精度
配置精度

20 µm

詳細

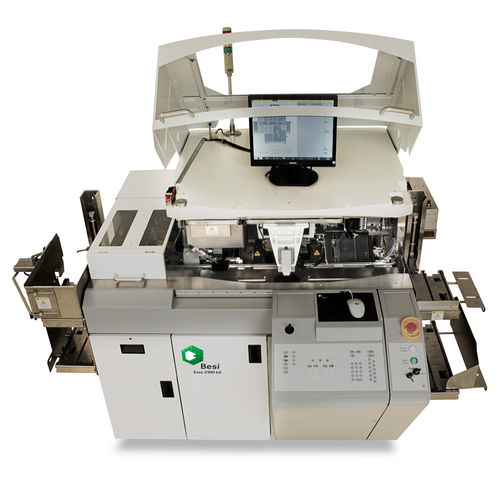

ダイボンダーEsec 2100 hSは、QFN、TSOP、QFP、BGA、CSP-BGA、SiP-BGA、FBGA、LGAなどの幅広いエポキシ樹脂ダイアタッチアプリケーションに対応可能な、最もフレキシブルな300mm高速プラットフォームの第3世代です。このシステムは、最も簡単な操作で生産を実行、支援、制御できるため、最小の所有コストでスループットと歩留まりを飛躍的に向上させることができます。この革新的なプラットフォーム・コンセプトは、発表と同時に名誉あるスイス技術賞を受賞しました。 最先端のマシンコンセプト -プロセスゾーンの4つのライブ画像によるリアルタイムプロセス監視 -ウェーハ、ストリップ、マガジンのリアルタイムビューワによる常時ステータス制御 -オンラインヘルプによる効率的な学習とエラーリカバリー -プロセスゾーンの4つのライブ画像によるリアルタイムプロセス監視 -ウェーハ、ストリップ、マガジンのリアルタイムビューワによる常時ステータスコントロール -オンラインヘルプによる効率的な学習とエラーリカバリー 20µm精度での最高速度 -回転運動と直線運動を組み合わせた画期的なPhi-Yコンセプトにより、ピック&プレースのサイクルタイムを大幅に短縮。 -新しい「ライト&リジッド」ピック&プレース構造、高度な軌跡制御、液体冷却システムにより、最高速度でも優れた精度を実現。 -高精度モードにより、15 µm(3シグマ)までの位置決め精度 -最速の製品交換を可能にする、ツールレスでの製品特定部品の交換 -ティーチ&セットアップウィザードとパラメータティーチ検証により、セットアップミスを排除 -マシンからマシンへのレシピ転送による高速変換 -エポキシ、はんだ付け、熱圧着、共晶など、ホットプロセスとコールドプロセスをサポート。

---
