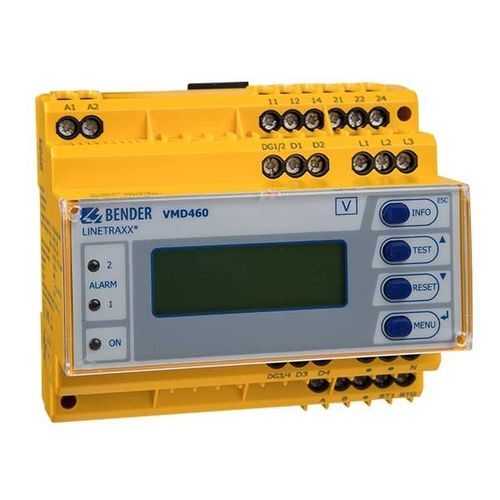

電圧監視継電器 LINETRAXX® VMD460-NA

周波数DINレールRS485

製品概要
LINETRAXX® VMD460-NA は、発電設備を結合スイッチ経由で公共電力網から自動的に切り離すための外部系統・設備保護装置です。電圧・周波数を継続的に監視し、バックライト付きグラフィックLC表示で測定値を表示、リレー動作を引き起こした事象を記録します。各国の系統規格に合わせて多機能に設定可能です。

主な特長

• 各国規格向けのプリセット基本プログラム（例：G99/G98、VDE-AR-N 4105）
• アイランド検出：df/dt（ROCOF）およびベクトルシフト検出
• 相電圧および相間電圧の連続監視
• 接続された結合スイッチ監視の設定（NC/NO/off）可能；単一故障耐性設計
• RS-485 インターフェース（データ交換・パラメータ設定）
• リップル制御信号受信機による遠隔停止
• 試験機能：切離し時間測定、動作回路の試験ボタン
• バックライト付きグラフィックLCディスプレイ；表示言語選択（DE/EN/IT）
• 設定のパスワード保護、盤面シール可能
• イベント記録：最後の300件の系統故障をタイムスタンプ付きで保存（リアルタイムクロック）

用途

• 中央系統・設備保護（例：VDE-AR-N 4105）
• 公共電力網と並列運転する発電設備の保護・自動切離し
• インターフェース保護（EREC G99/G59/G83、CEI 0-21 等）
• 分散型発電の安全な系統切離し用途全般

認証 / 適合

• VDE-AR-N 4105
• VDE-AR-N 4110
• BDEW 技術ガイドライン
• G99 / G98 / G59 / G83
• CEI 0-21
• DIN V VDE V 0126-1-1

バリエーション
型式 | 供給電圧 U_S | 製品番号
VMD460-NA-D-2 | AC/DC 100…240 V | B93010045

技術仕様

• 機種名：LINETRAXX® VMD460-NA
• 供給電圧（バリエーション）：AC/DC 100…240 V (VMD460-NA-D-2)
• 機能：結合スイッチによる外部系統・設備保護（切離し）
• 検出方式：ROCOF（df/dt）およびベクトルシフト
• 監視：相電圧および相間電圧
• インターフェース：RS-485（通信／パラメータ設定）；リップル受信機による遠隔停止
• イベントメモリ：最後の300件の系統故障をタイムスタンプ付きで保存（RTC）
• 操作・表示：バックライト付きグラフィックLCディスプレイ；言語（DE/EN/IT）
• セキュリティ：設定のパスワード保護；盤面シール可能
• 信頼性：単一故障耐性設計；結合スイッチ監視の設定（NC/NO/off）
