三相システム用絶縁監視装置 ISOMETER® iso685 series

AC ネットワーク用AC/DCDC

概要
ISOMETER® iso685 は IEC 61557-8 に準拠した IT システム用絶縁監視装置です。AC、3(N)AC、AC/DC、DC システムに適用でき、AC システムに直接接続された DC コンポーネント（整流器、インバータ、可変速駆動など）が存在する場合にも対応します。

主な利点

• 一般的な用途向けに定義された測定プロファイル
• 絶縁抵抗、電圧、容量、周波数の信頼できる測定
• 統合 Web サーバおよび Modbus TCP/RTU 対応
• 実時間クロック付き履歴メモリ（バッファ約3日、最大1023件のアラーム記録）
• 系統の漏れ容量への自動適応

機種バリエーション

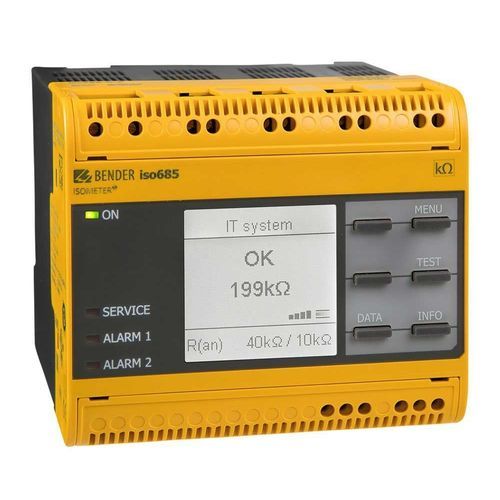

• iso685-D：高解像度グラフィック LC 表示と本体操作用の操作部を備えるバージョン。FP200 とは併用できません。
• iso685-S：表示および操作部を持たないバージョン。FP200 と組合せて使用し、FP200 によって操作します。
• オプション「W」：気候・機械的負荷が大きい環境向けの強化仕様（iso685W-D、iso685W-S）。

機能

• ガルバニックに接続された整流器やインバータを含む IT AC システムおよび IT DC システムに対応
• 既存システムの漏れ容量への自動適応
• AMPPlus とプロファイル固有の測定法の組合せ
• 独立して調整可能な応答値範囲：1 kΩ…10 MΩ（2レンジ）
• 測定線の接続監視および自動セルフテスト
• isoGraph による絶縁抵抗の時系列表示
• アナログ出力：0(4)…20 mA、0…400 μA、0…10 V、2…10 V（ガルバニック分離）
• 自由にプログラム可能なデジタル入出力
• Web サーバによるリモート設定（オプション：COMTRAXX® Gateway）およびサービスによる遠隔診断
• インターフェース：RS-485/BS、BCOM、Modbus TCP/RTU
• 結合器による電圧測定レンジの拡張が可能

用途

• AC、DC、AC/DC の主回路
• 整流器、変換器、駆動などの DC コンポーネントを直接接続した AC/DC 主回路
• UPS システムおよびバッテリシステム
• 位相制御ヒーターやスイッチング電源を含む設備
• 高い漏れ容量を持つ IT システム

バリアント表（Type | Nominal system voltage range Un | Supply voltage US | Display | Option W | Art. No.）
iso685-D | AC 0…690 V; 1…460 Hz / DC 0…1000 V | AC 24…240 V; 50…400 Hz / DC 24…240 V | integrated | – | B91067010
iso685W-D | AC 0…690 V; 1…460 Hz / DC 0…1000 V | AC 24…240 V; 50…400 Hz / DC 24…240 V | integrated | -40…+70°C, 3K23, 3M12 | B91067010W
iso685-S + FP200 | AC 0…690 V; 1…460 Hz / DC 0…1000 V | AC 24…240 V; 50…400 Hz / DC 24…240 V | detached | – | B91067210
iso685W-S + FP200 | AC 0…690 V; 1…460 Hz / DC 0…1000 V | AC 24…240 V; 50…400 Hz / DC 24…240 V | detached | -40…+70°C, 3K23, 3M12 | B91067210W

オプションアクセサリ

• 結合器：AGH150W-4、AGH204S-4、AGH520S、AGH676S-4
• 端子セットおよび筐体アクセサリ（一部は出荷時に含まれます）

技術仕様

• 規格：IEC 61557-8
• 対応システム：AC、3(N)AC、AC/DC、DC
• 測定機能：絶縁抵抗、電圧、容量、周波数
• 応答値範囲：1 kΩ … 10 MΩ（2段階で独立調整）
• アナログ出力：0(4)…20 mA、0…400 μA、0…10 V、2…10 V（ガルバニック分離）
• インターフェース：RS-485/BS、BCOM、Modbus TCP/RTU、Web サーバ
• 履歴メモリ：実時間クロック付で最大1023件のアラーム（バッファ約3日）
• 環境オプション W：-40…+70°C（例：保護等級 3K23、3M12）
