電圧下監視継電器 LINETRA ® VME421H series

過電圧周波数1NO/NC

概要

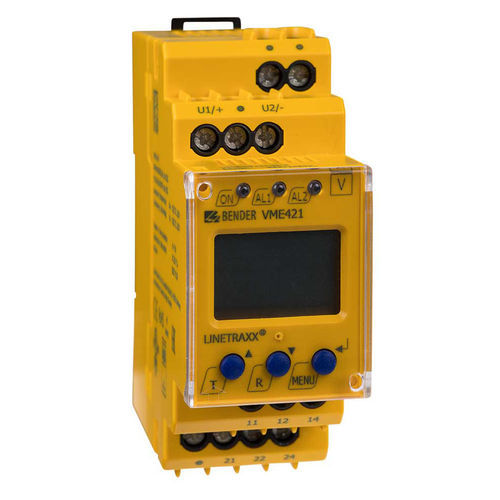

LINETRAXX® VME421H は、AC／DC 系統向けのコンパクトな電圧・周波数監視リレーです。低電圧、過電圧、周波数、ウィンドウ（2 しきい値間）を監視し、電圧を実効値（r.m.s.）で測定します。機器は監視対象の系統から電源を供給し、短時間の電源断に対応する内部エネルギーバックアップを備えています。

主な特長

• 低電圧、過電圧、周波数、ウィンドウ監視（選択可能な監視機能：<U、>U、<f、>f）
• AC／DC の実効値測定（r.m.s.）
• 多機能 LC 表示器による測定値の常時表示と、動作時の測定値メモリ
• 立ち上がり遅延、動作遅延、復帰遅延の調整、切換ヒステリシスの調整可能
• 監視系統からの給電（外部電源不要）および内部エネルギーバックアップ
• 独立したアラームリレー 2 回路（各々１接点の変換接点）
• 設定のパスワード保護および基本パラメータの自動設定（Preset）

追加機能 / 設計

• LED：Power On、Alarm 1、Alarm 2
• 動作値の測定値メモリ
• 常時セルフモニタリングと内部 Test/Reset ボタン
• 常閉/常開動作および故障メモリ動作の選択可能
• 封印可能な透明カバー、2 モジュール（36 mm）ハウジング
• プッシュワイヤ端子（接続あたり端子 2 個）
• RoHS 準拠

用途

• 単相機器や電気設備の電圧・周波数監視
• 電圧変成器を介した中圧系統の地絡監視
• 蓄電池システムの監視
• 所定の電圧での機器の自動投入/遮断

バリエーション
VME421H‑D‑1 | 公称系統電圧: DC/AC 9.6…150 V、15…46 Hz（応答：AC/DC 9.6…150 V） | 製品番号: B73010003 / B93010003
VME421H‑D‑2 | 公称系統電圧: DC/AC 70…300 V、15…460 Hz（応答：AC/DC 70…300 V） | 製品番号: B73010004 / B93010004

オプション品

• ネジ取り付け用取付クリップ（本体 1 台につき 1 個）: 製品番号 B98060008

ダウンロード（提供資料）
Quickstart (VME421H); Manual (VME421H); Datasheet (VME421H); Series declarations (VMx42x) — CE/UKCA

技術仕様

• 監視機能：<U、>U、<f、>f、ウィンドウ機能
• 測定値種別：実効値（RMS、AC + DC）
• 表示：測定値メモリ付き多機能 LC 表示器
• 電源：監視系統より給電、内部エネルギーバックアップ内蔵
• 出力：独立アラームリレー 2 回路（各々 1 変換接点）
• 調整：立ち上がり遅延／動作遅延／復帰遅延、ヒステリシス
• 端子：プッシュワイヤ端子（接続あたり端子 2 個）
• 機構：2 モジュール（36 mm）ハウジング、封印可能な透明カバー
• 表示ランプ：Power On、Alarm 1、Alarm 2
• 適合：RoHS
