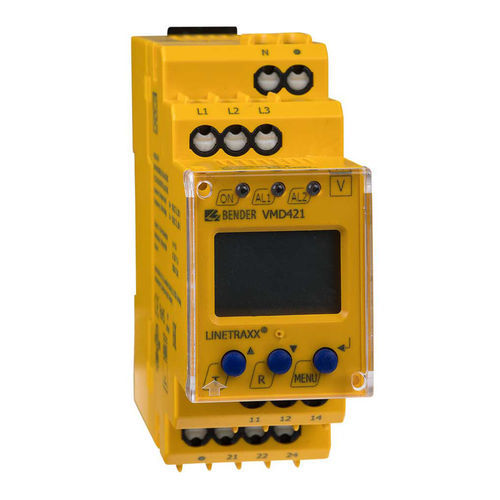

過電圧監視継電器 LINETRA ® VMD421H series

周波数位相順序相不均衡

製品概要
LINETRAXX® VMD421H は、3(N)AC システム向けの多機能電圧監視リレーです。欠相、過電圧、過小電圧、周波数および二つの閾値間の電圧（ウィンドウ機能）を監視します。電圧は実効値（r.m.s.）で測定され、現在の測定値は LC 表示器に常時表示されます。本体は監視対象の配電から給電され、内部にエネルギーバックアップを備えています。

主要機能

• 3(N)AC システムにおける欠電圧、過電圧、周波数およびウィンドウ検出（70…500 V、バリアントにより 70…500/288 V）
• 外部電源不要（系統給電）での動作、内部エネルギーバックアップ搭載
• 実効値（r.m.s.）測定（AC + DC 成分含む）
• 通電遅延、応答遅延、復帰遅延の調整が可能
• 切替ヒステリシスの調整が可能
• 選択可能な監視機能： <U, >U, <f, >f
• プリセット機能（基本パラメータの自動設定）

表示・操作

• 測定値を常時表示する多機能 LC 表示
• LED：Power On、Alarm 1、Alarm 2
• トリップ値のメモリ機能
• 継続的な自己監視
• 内部 Test / Reset ボタン
• 設定保護のためのパスワード機能

出力 / 機構 / 結線

• 独立したアラームリレー 2 系統（各 1 接点 逆接点）
• 常閉（N/C）/ 常開（N/O）動作および故障メモリ動作の選択可能
• 封印可能な透明カバー
• 2 モジュール筐体（36 mm）
• プッシュワイヤ端子（結線あたり端子 2 個）；ネジ端子バリエーションは型番参照
• RoHS 準拠

用途

• 電圧変動に敏感な機械・設備の監視
• 所定電圧到達時の機器の自動投入/遮断
• 非常用電源・予備電源システムの監視
• 可搬負荷の給電電圧監視
• 三相モーターの相欠損や相崩れからの保護
• 変圧器保護：不均等負荷の検出

バリエーション（表）
Type | Nominal system voltage U_n* | Response value | Art. No.**
VMD421H-D-3 | 3(N)AC 70…500 V, 15…460 Hz | AC 70…500 V | B73010007 / B93010007

オプション品（表）
Type | Art. No.
ねじ取付け用取付クリップ（機器 1 台につき 1 個必要） | B98060008
取付枠 XM420 | B990994

ダウンロード（文書）

• VMD421H マニュアル (PDF, EN)
• VMD421H データシート (PDF, EN)
• VMD421H クイックスタート (PDF, EN/DE)
• VMx42x 系列の CE / UKCA 適合宣言 (PDF)

技術仕様

• 測定電圧範囲：AC 70…500 V（3(N)AC、15…460 Hz）
• 監視機能：<U、>U、<f、>f、ウィンドウディスクリミネータ
• 測定方式：実効値（r.m.s.）測定（AC + DC）
• 表示：測定値を表示する多機能 LC ディスプレイ
• 電源：監視対象システムから給電、内部エネルギーバックアップあり
• 遅延：通電遅延、応答遅延、復帰遅延が調整可能
• 出力：アラームリレー 2 系統（各 1 接点 逆接点）
• 動作モード：N/C または N/O 選択可能；故障メモリ選択可能
• インジケータ：Power On、Alarm 1、Alarm 2 LED
• 保護：継続的な自己監視；内部 Test/Reset；設定パスワード保護
• 機構：2 モジュール幅（36 mm）；封印可能な透明カバー
• 端子：プッシュワイヤ（結線あたり端子 2 個）；ネジ端子バリエーションあり
• 適合：RoHS 準拠
• 型番例：B73010007、B93010007
• 備考：* 絶対値；** B7… = プッシュワイヤ端子 / B9… = ネジ端子
