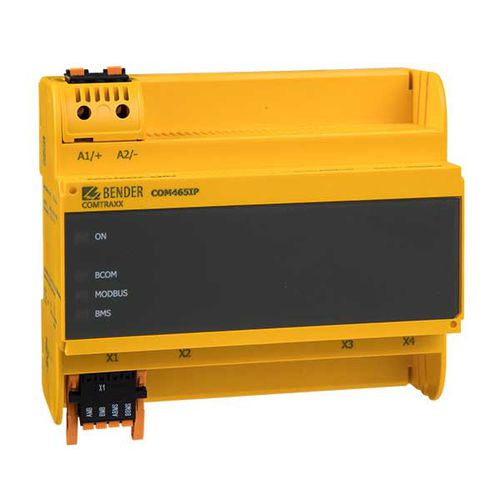

ステータス監視装置 COMTRAXX® COM465IP

ModbusイーサネットIP

概要
COMTRAXX® COM465IP は統合ゲートウェイを備えた Condition Monitor です。HTML5 ベースの COMTRAXX Web インターフェースはシステムの全体像を提供し、接続されたすべての機器の直感的なパラメータ設定を可能にします。ローカルソフトウェアのインストール不要で、LAN/WAN/インターネット経由のリモートアクセスに対応します。

主な機能

• システムの概観とブラウザ表示による可視化
• Web インターフェースおよび BMS/ICOM/BCOM による Bender 機器のパラメータ設定
• Bender の通信インターフェースおよび一般的な産業プロトコルをサポート
• ソフトウェアの機能モジュール（A～F）で機能拡張可能
• 履歴メモリおよび設定可能なデータロガー

インターフェース / 通信

• RS-485: BMS, Modbus RTU
• Ethernet: MQTT, BCOM, Modbus TCP, SNMP, PROFINET（10/100 Mbit/s）

用途

• ブラウザでの測定値、状態およびアラームの遠隔表示
• Modbus TCP へのゲートウェイ：各インターフェースのアドレス 1…10 の最新値および状態/アラームを読み取り
• Modbus RTU へのゲートウェイ：内部 BMS インターフェースのアドレス 1…10 の読み取り
• 機器のパラメータ設定およびバックアップ（Modbus 経由での変更は Function module C が必要）
• 割当てられた機器の時刻同期
• 履歴メモリ（20,000 エントリ）および設定可能なデータロガー（30 × 10,000 エントリ）
• サードパーティ機器から最大 50 データポイントの統合（Modbus RTU/TCP）および最大 16 チャンネルの仮想デバイス作成

注意

• BMS バス機器のパラメータ表示は、ゲートウェイが内部 BMS バスに接続されている場合のみ可能です。
• パラメータは Web アプリケーションおよび BMS/ICOM/BCOM を通じて設定できます。Modbus 経由での変更は Function module C が必要です。機能モジュールにより追加機能が提供されます。

バリエーション
Type | Supply voltage / frequency range | Power consumption | Application | Art. No.
COM465IP | AC/DC 24…240 V, 50…60 Hz | ≤ 6.5 VA / ≤ 4 W | Condition Monitor with integrated gateway: Bender system / Ethernet | B95061065

機能モジュール（ソフトウェアライセンス）

• Function module A — カスタムテキスト、機器故障監視、アラーム時メール、機器ドキュメント — B75061011
• Function module B — Modbus TCP/RTU、SNMP、PROFINET によるデータ提供 — B75061012
• Function module C — 組込機器のパラメータ設定、機器バックアップ — B75061013
• Function module D — 可視化アプリケーション — B75061014
• Function module E — 仮想デバイス — B75061015
• Function module F — サードパーティ機器の統合 — B75061016

技術仕様

• 製品: COMTRAXX® COM465IP（統合ゲートウェイ付き Condition Monitor）
• メーカー: Bender
• 電源: AC/DC 24…240 V, 50…60 Hz
• 消費電力: ≤ 6.5 VA / ≤ 4 W
• Ethernet: 10/100 Mbit/s
• 対応プロトコル: Modbus TCP, Modbus RTU, SNMP, PROFINET, MQTT, BCOM, BMS
• 履歴メモリ: 20,000 エントリ
• データロガー容量: 設定可能（30 × 10,000 エントリ）
• サードパーティ統合: 最大 50 データポイント（Modbus RTU/TCP、拡張は Function module F）
• 仮想デバイス: 最大 16 チャンネル（Function module E 必要）
