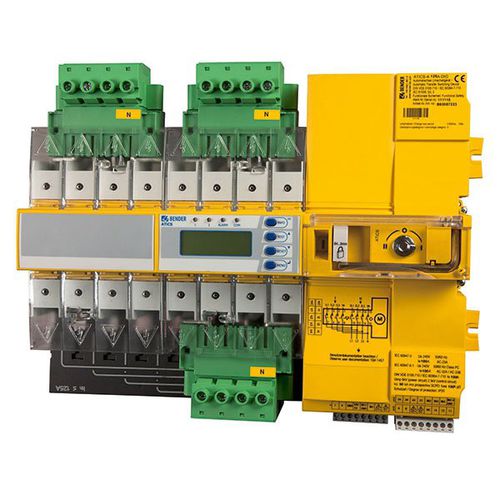

自動転換器 ATICS®-…-DIO

手動DINレールコンパクト

概要
ATICS®-…-DIO は、2 系統の独立した電源間での制御された切替を行う切替装置です。電源部と制御用エレクトロニクスを一体化したコンパクトな筐体により、配電盤内のスペース削減、配線の簡素化、故障要因の低減を実現しています。設計は機能安全（SIL 2）に準拠しています。

保守・サービス
すべての接続線にプラグインコネクタを備え、オプションのバイパススイッチと組み合わせることで、通電状態での試験、修理、交換が可能です。これにより稼働中の保守が可能となり、サービスによる停止時間を短縮します。

特長

• 省スペース設置およびレトロフィットに適したオールインワン設計（負荷分離スイッチと制御電子の統合）
• 2極・4極のバリエーション、定格電流 AC 63 A ～ AC 160 A をラインナップ
• 機能安全 SIL 2、および TÜV SÜD の認証
• 本体での手動操作および機械的ロック機構
• プラグインコネクタとオプションのバイパスにより無停止保守を実現
• 監視・保守向けの通信およびパラメータ設定オプション

用途

• データセンター、産業設備、医療用エリア（グループ2）など、障害発生時でも継続的かつ信頼性の高い電源供給が求められる設備の冗長給電切替

バリエーション（抜粋）
2極
ATICS-2-63A-DIO | 2-pole | AC 63 A | 1 x STW3, bridge, connectors, terminal cover | B92057212
ATICS-2-80A-DIO | 2-pole | AC 80 A | 1 x STW3, bridge, connectors, terminal cover | B92057213
ATICS-BP-2-63A-SET | Bypass switch set | AC 63 A | Bridge, terminal cover, auxiliary contacts, LEDs green/red | B92057252
ATICS-BP-2-80A-SET | Bypass switch set | AC 80 A | Bridge, terminal cover, auxiliary contacts, LEDs green/red | B92057253

4極
ATICS-4-80A-DIO | 4-pole | AC 80 A | 4 x STW3, bridge, connectors, terminal cover | B92057222
ATICS-4-125A-DIO | 4-pole | AC 125 A | 4 x STW4, bridge, connectors, terminal cover | B92057223
ATICS-4-160A-DIO | 4-pole | AC 160 A | 4 x STW4, bridge, terminal cover | B92057224
ATICS-BP-4-80A-SET | Bypass switch set | AC 80 A | Bridge, terminal cover, auxiliary contacts, LEDs green/red | B92057260
ATICS-BP-4-125A-SET | Bypass switch set | AC 125 A | Bridge, terminal cover, auxiliary contacts, LEDs green/red | B92057262
ATICS-BP-4-160A-SET | Bypass switch set | AC 160 A | Bridge, terminal cover, auxiliary contacts, LEDs green/red | B92057264

オプションアクセサリ
STW3 | 測定用電流変成器（短絡監視）ATICS® 用 < 100 A | B98021000
STW4 | 測定用電流変成器（短絡監視）ATICS® 用 ≥ 100 A | B98021001

ダウンロード / 文書
ATICS®-…-DIO の CE 宣言、取扱説明書、クイックスタート、データシートなどの資料を（選択された言語で）利用できます。

技術仕様（主な項目）

• 機能安全：SIL 2
• 認証：TÜV SÜD
• バリエーション：2極 / 4極、定格電流 AC 63 A、80 A、125 A、160 A
• 統合：負荷分離スイッチと制御電子を一体化
• 保守：プラグインコネクタとオプションのバイパスにより無停止での試験・交換が可能
