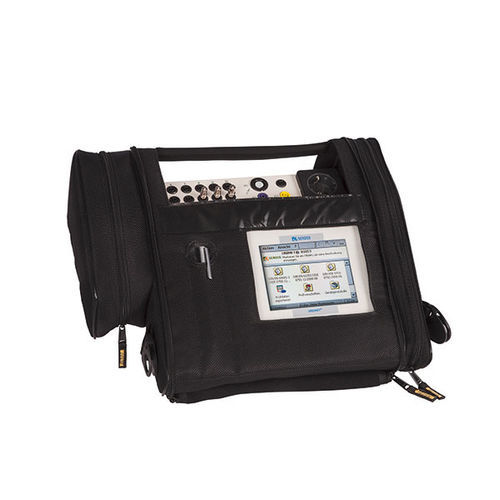

電気安全試験機 UNIMET® 810ST

絶縁抵抗漏電アース接続

概要
保守・サービス用途向けの電気安全テスター。規格に基づき基準値と後続の測定値を自動で比較できる唯一の安全テスターです。UNIMET® 810STはユーザー定義の試験手順を設定できます。機器履歴（ログブック）やプロトコルはUNIMET® Control Center PCソフトウェアで管理可能です。

主な機能

• ガイド操作に適したWindowsベースのユーザーインターフェース
• UNIMET® Control Centerによるデータ交換と保存
• 自動／半自動／手動の試験シーケンス（ユーザー定義可能）
• タッチスクリーン、キーボード、バーコードスキャナーによるデータ入力
• 目視点検、電気安全試験、機能試験をユーザーが設定可能
• データ保存 > 10,000 レコード、フィルタと高速選択機能
• 試験日管理とスケジューリング
• マルチテナンシーおよびカタログシステム対応
• 保護接地(PE)に接続されていない導電部の半自動試験用に2接点の切替接点を持つ試験プローブ

インターフェース

• RS-232 ポート
• プリンター、スキャナー、キーボード、USBメモリ接続用のUSBポート
• スキャナーおよびキーボード用のPS/2ポート
• イーサネットによるネットワーク接続（オプション）

標準付属品

• 汎用性のある運搬コンセプトを備えた堅牢なキャリングケース
• 試験プローブ付き測定リード
• テストクリップ付き測定リード
• NULLモデムケーブル
• 非加熱機器検査用VK701-7
• UNIMET® Control Center データ転送ソフトウェア

サービス

• 校正間隔：36か月
• 保証期間：36か月
• 機能維持のためのソフトウェア更新

適用分野
規格に準拠した試験

• IEC 60601-1（第3版）— ライセンスオプション
• IEC 62353:2014
• DIN EN 62353 (VDE 0751-1):2015-10
• IEC 61010-1:2011-07 — ライセンスオプション
• ÖVE/ÖNORM EN 62353:2009-01

規格に準拠した測定

• PE導体抵抗
• 絶縁抵抗
• 地絡（アース）漏れ電流
• 保護導体電流
• 機器漏れ電流
• 接触電流および接触電圧
• 直接測定法および差動測定法
• 機器漏れ電流および適用部漏れ電流に対する代替測定法
• 適用部漏れ電流（AC/DC）、患者補助電流（AC/DC）

UNIMET® 810ST バリエーション
UNIMET® 810ST (D/D) — B96028020
UNIMET® 810ST (GB/GB) — B96028024
UNIMET® 810ST (CH/CH) — B96028026
UNIMET® 810ST (B/B) — B96028027
UNIMET® 810ST (US/US) — B96028028
IEC 60601-1 用ソフトウェアライセンス — B96028200
IEC 61010-1 用ソフトウェアライセンス — B96028201


外部電源 25 A
EPS800 (D/D) — B96028050
EPS800 (GB/GB) — B96028054
EPS800 (CH/CH) — B96028056
EPS800 (B/B) — B96028057
EPS800 (US/US) — B96028058


オプション品

• TP800 アクティブ試験プローブ — B96020080
• バーコードスキャナー PS/2 — B96020082
• DS32A 三相アダプタ — B96020098
• TB3 テストボックス — B96020025
• PK3 テストキット — B96020009

技術仕様

• 型式：UNIMET® 810ST
• ユーザーインターフェース：Windows
• データ保存：> 10,000 レコード
• 試験モード：自動／半自動／手動（ユーザー定義可）
• 入力：タッチスクリーン、キーボード、バーコードスキャナ
• インターフェース：RS-232、USB、PS/2、Ethernet（オプション）
• 測定内容：PE抵抗、絶縁抵抗、地絡電流、保護導体電流、機器漏れ電流、接触電流/電圧
• 測定法：直接法、差動法、漏れ電流の代替測定法
• 適用部／患者測定：適用部漏れ電流 AC/DC、患者補助電流 AC/DC
• 校正間隔：36か月
• 保証：36か月
