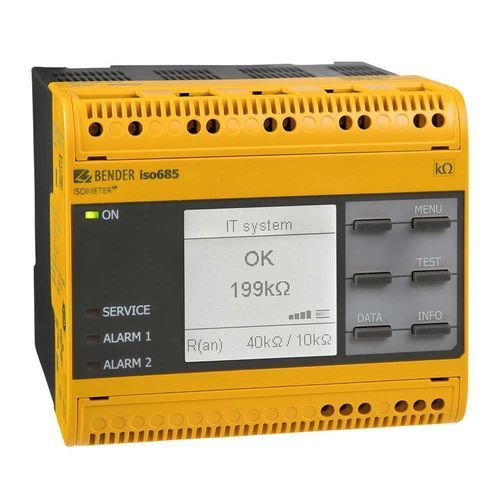

三相システム用絶縁監視装置 ISOMETER® iso685-…-B series

AC ネットワーク用AC/DCDC

概要
ISOMETER® iso685-…-B は、IEC 61557-8 に準拠した IT システム用の絶縁監視装置です。交流（AC）、三相交流（3(N)AC）、交直流（AC/DC）、直流（DC）システムに広く適用でき、交流システム内に整流器・インバータ・可変速ドライブなどの直流給電部が含まれる構成にも対応します。

主な特長

• 産業用途向けのプリセット測定プロファイル
• 絶縁抵抗、系統電圧、静電容量、周波数の信頼性ある測定
• リモート設定と診断を可能にする統合 Web サーバー
• 通信：BCOM、Modbus TCP/RTU、RS-485 / Bender センサーバス
• 結合された IT システム（ISOnet）での運用に対応
• isoGraph とタイムスタンプ付きアラーム履歴を備えた履歴メモリ

機種バリエーション

• iso685-D-B：高解像度グラフィック LC 表示器および前面操作部を備え、現地操作が可能。FP200 との併用による直接制御は不可。
• iso685-S-B：表示器と操作部を持たず、FP200 フロントパネルとの組合せで操作を行うタイプ。
• オプション「W」：厳しい気候・機械条件向けの強化仕様（iso685W-D-B、iso685W-S-B）あり。

機能

• システム漏れ容量への自動適応、AMPPlus とプロファイル依存の測定法の組合せ
• 独立して調整可能な応答値範囲：1 kΩ…10 MΩ（2レンジ）
• 測定線の接続監視および装置の自動自己診断
• isoGraph による絶縁抵抗の時間推移表示、3日分のバッファ履歴（最大 1023 件のアラーム記録）
• 絶縁値に比例したアナログ出力：0(4)…20 mA、0…400 μA、0…10 V、2…10 V（絶縁）
• 自由にプログラム可能なデジタル入出力、Web サーバーや COMTRAXX® ゲートウェイによるリモート設定
• インターネット経由の遠隔診断および結合装置による電圧拡張

用途

• AC、DC、AC/DC の主回路
• DC コンポーネントが直接接続された AC/DC 主回路（整流器、変換器、可変速ドライブ等）
• UPS システム、蓄電池システム
• 位相制御ヒーターやスイッチング電源を含む設備
• 高い漏れ容量を持つ結合 IT システム

バリアント表
Type | 定格系統電圧 Un | 供給電圧 US | 表示 | Option W | 製品番号
iso685-D-B | AC 0…690 V; 1…460 Hz / DC 0…1000 V | AC/DC 24…240 V | 表示あり | – | B91067020
iso685W-D-B | AC 0…690 V; 1…460 Hz / DC 0…1000 V | AC/DC 24…240 V | 表示あり | -40…+70°C, 3K23, 3M12 | B91067020W
iso685-S-B + FP200 | AC 0…690 V; 1…460 Hz / DC 0…1000 V | AC/DC 24…240 V | 表示なし（FP200 による操作） | – | B91067220
iso685W-S-B + FP200 | AC 0…690 V; 1…460 Hz / DC 0…1000 V | AC/DC 24…240 V | 表示なし | -40…+70°C, 3K23, 3M12 | B91067220W

オプションアクセサリ（抜粋）

• カップリングデバイス（各種）
• ネジ端子セット、プッシュワイヤ端子セット
• 筐体アクセサリ（端子カバー、取付クリップ）

技術仕様

• 規格：IEC 61557-8（IT システム用絶縁監視）
• 対応システム：AC、3(N)AC、AC/DC、DC
• 定格系統電圧範囲：AC 0…690 V; 1…460 Hz / DC 0…1000 V
• 供給電圧：AC/DC 24…240 V（機種による）
• 応答値レンジ：1 kΩ … 10 MΩ（2レンジ、独立調整）
• 測定項目：絶縁抵抗、電圧、容量、周波数
• アナログ出力：0(4)…20 mA、0…400 μA、0…10 V、2…10 V（絶縁）
• 通信：BCOM、Modbus TCP/RTU、RS-485/BS、統合 Web サーバー
• 履歴メモリ：3 日分バッファ、最大 1023 件の時刻付きアラーム、isoGraph
• 環境オプション W：-40…+70°C、保護区分/環境クラス 3K23、3M12（該当機種）
